NF1418S Το εύκαμπτο LED γραμμικό

Πλευρική κάμψη AL Chain+ σιλικόνης διαχύτης, Ομοιόμορφη επιφάνεια φωτισμού, Πλαϊνή κάμψη, Εύκολη εγκατάσταση, IP65 και ανθεκτική στην αλατομίχλη, L70B50 > 50.000 ώρες, UL 94 V-0, Εύκολη εγκατάσταση και επανασύνδεση εξαρτημάτων, Ελάχ. ακτίνα κάμψης 15 cm

Χαρακτηριστικό

Πλαϊνή κάμψη AL Chain+ διαχύτης σιλικόνης

Ομοιόμορφη επιφάνεια φωτισμού

Πλάγια κάμψη

Εύκολη εγκατάσταση

IP65 και ανθεκτικό στην αλατομίχλη

L70B50 > 50.000 ώρες

UL 94 V-0

Εύκολη εγκατάσταση και επανασύνδεση εξαρτημάτων

Ελάχ. ακτίνα κάμψης 15 cm

Εφαρμογή

Γραμμικός φωτισμός εσωτερικού χώρου

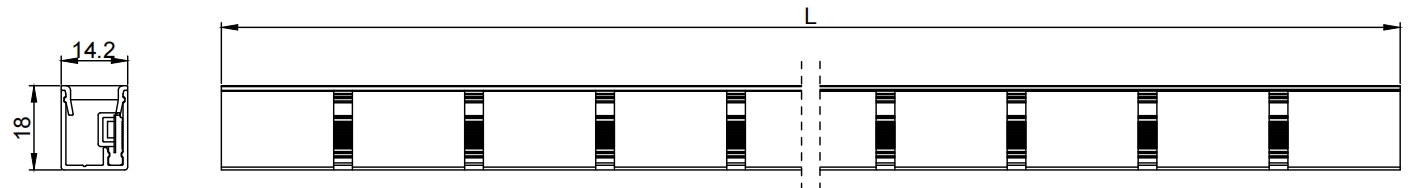

Διαστάσεις και βάρος

Σημειώσεις:

1.Μονάδα: mm

2.Βάρος: 230g/m

Περιβαλλοντικοί όροι και όροι εφαρμογής

Εύρος θερμοκρασίας περιβάλλοντος (Ta στον ελεύθερο αέρα)	-40℃ ~ +55℃
Εύρος θερμοκρασίας λειτουργίας (θήκη) (Tc)	-40℃ ~ +65℃
Εύρος θερμοκρασίας αποθήκευσης	-40℃ ~ +85℃
Διαβάθμιση IP	IP65
Προστασία ESD	Επαφή 4KV, Αέρας 8KV

Ηλεκτρικές παράμετροι

Είδος	Μονόχρωμο	TW
Εύρος τάσης τροφοδοσίας (Vdc)	24,0 ± 1,0	24,0 ± 1,0
Τυπ. Ισχύς ανά μέτρο (W)	10	10
Εύρος ισχύος ανά μέτρο (W)	9~11	9~11
Μέγ. μήκος για τροφοδοσία με ένα άκρο (m)	10	10
Μέγ. μήκος για δύο άκρα power-in (m)	15	15
Ποσότητα LED ανά μέτρο (τεμ.)	120	216
Μήκος μονάδας κοπής (mm)	50	55,5

Οπτικές παράμετροι

Μέρος Αρ.	Χρωματομετρικές Παράμετροι				Τυπ. Ροή (lm/m)	Τυπ. Αποτελεσματικότητα (lm/W)
	Χρώμα	Αξία	Εύρος τιμών	CRI	Τυπ. Ροή (lm/m)	Τυπ. Αποτελεσματικότητα (lm/W)
Μονόχρωμο	Λευκό	6500 χιλ	6000~7000 χιλ	>80	389	39
	Λευκό	5000 χιλ	4800~5300 χιλ	>80	389	39
	Λευκό	4000 χιλ	3800~4150 χιλ	>80	389	39
	Λευκό	3000 χιλ	2950~3150 χιλ	>80	370	37
	Λευκό	2700 χιλ	2650~2850 χιλ	>80	352	35
	Λευκό	6500 χιλ	6000~7000 χιλ	>90	330	33
	Λευκό	5000 χιλ	4800~5300 χιλ	>90	330	33
	Λευκό	4000 χιλ	3800~4150 χιλ	>90	330	33
	Λευκό	3000 χιλ	2950~3150 χιλ	>90	315	31
	Λευκό	2700 χιλ	2650~2850 χιλ	>90	299	30
	Κόκκινος	622,5 nm	620~630nm	/	120	12
	Πράσινος	525 nm	520~530nm	/	270	27
	Μπλε	467,5 nm	465~475nm	/	68	7
TW	Λευκό	6500 χιλ	6000~7000 χιλ	>80	410	41
TW	Λευκό	2700 χιλ	2650~2850 χιλ	>80	371	37

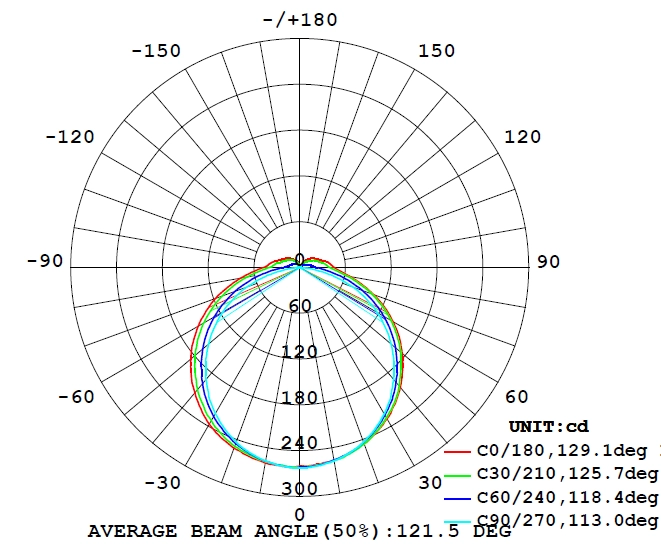

Προαιρετικές γωνίες δέσμης:

Οδηγός εγκατάστασης

Χωνευτή βάση

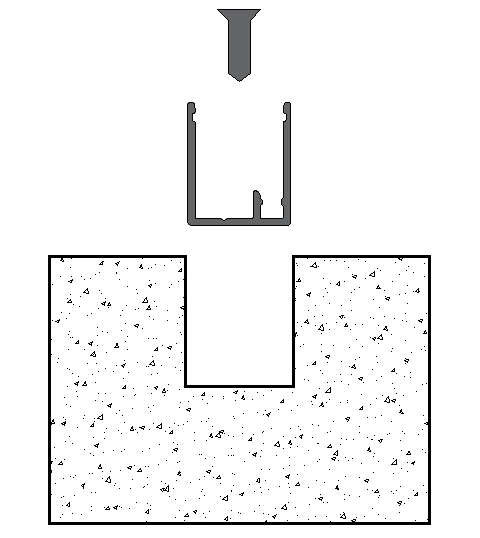

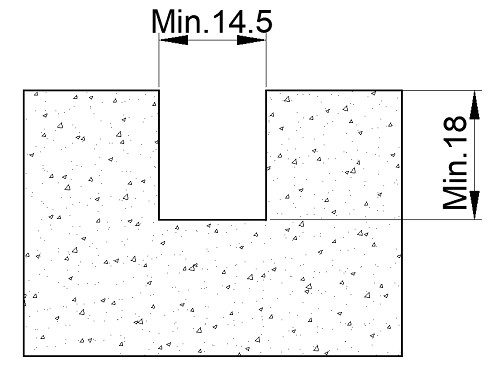

Εγκοπή στην επιφάνεια εγκατάστασης

Στερεώστε το προφίλ AL στην αυλάκωση με βίδες 3,5 mm

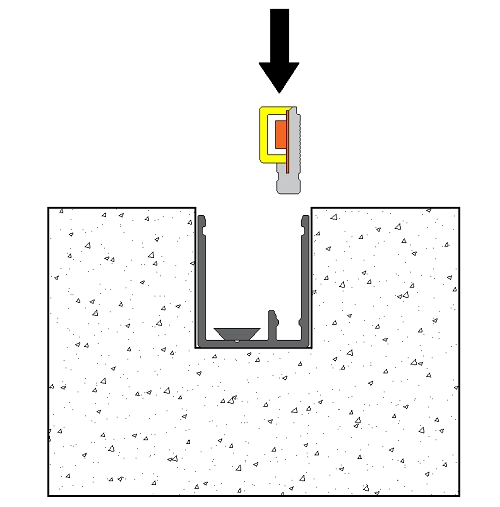

Πιέστε τη λωρίδα LED στο προφίλ AL

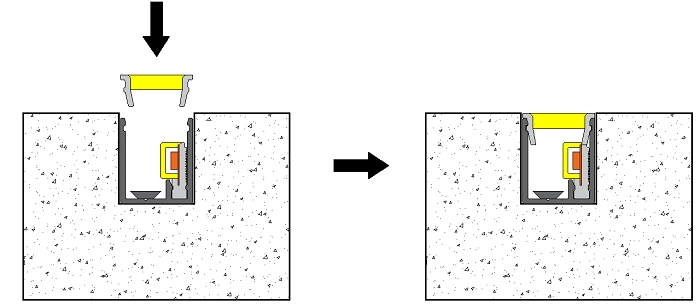

Πιέστε το διαχύτη σιλικόνης στο προφίλ AL

Επιφανειακή βάση

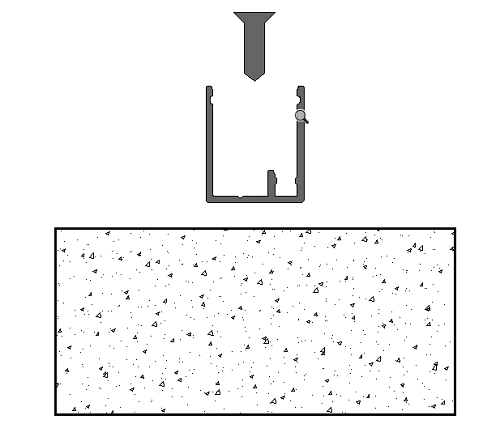

Στερεώστε το προφίλ AL στην
επιφάνεια εγκατάστασης με βίδες 3,5 mm

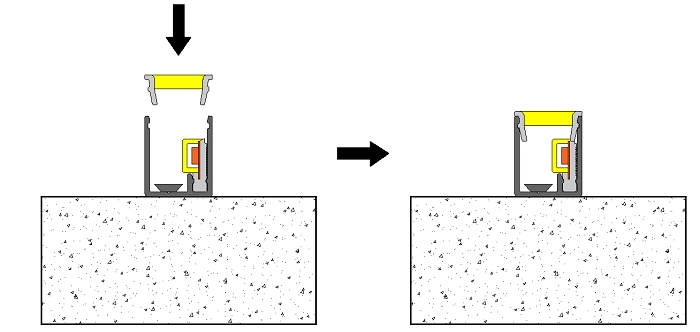

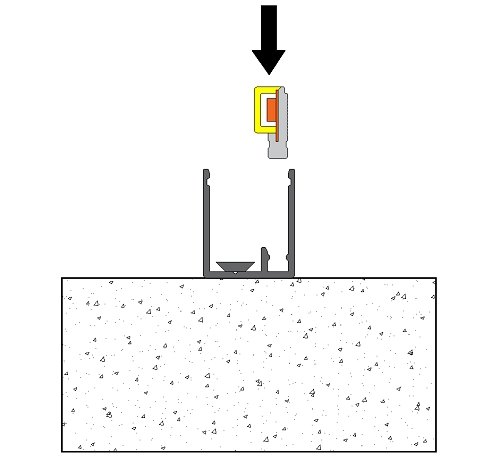

Πιέστε τη λωρίδα LED στο προφίλ AL

Πιέστε το διαχύτη σιλικόνης στο προφίλ AL

Ενσύρματη σύνδεση

Πληροφορίες καλωδίων μονοχρωμίας

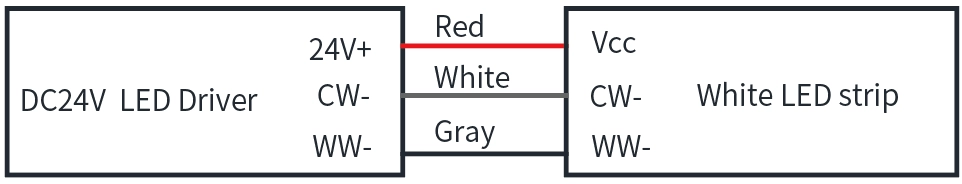

Πληροφορίες καλωδίων TW
