NH2020S EL Η εξαιρετικά μακριά εύκαμπτη λύση νέον LED

Πλαϊνή κάμψη και επάνω φωτισμός, Ενισχυμένη 2835 LED εσωτερικά, Διέλαση σιλικόνης διπλού χρώματος, ανθεκτική στην υπεριώδη ακτινοβολία και κιτρινωπό, IP67 και προστασία από ομίχλη αλατιού, Μέγ. Μήκος 50 μέτρων για μονή τροφοδοσία, L70B50 > 50.000 ώρες, UL 94 V-0, Εύκολη εγκατάσταση και επανασύνδεση αξεσουάρ, Ελάχ. ακτίνα κάμψης 20cm

Χαρακτηριστικό

Πλάγια κάμψη και επάνω φωτισμός

Ενισχυμένο LED 2835 στο εσωτερικό

Διέλαση σιλικόνης διπλού χρώματος

Ανθεκτικό στην υπεριώδη ακτινοβολία και το κιτρινωπό

IP67 και ανθεκτικό στην αλατομίχλη

Μέγ. Μήκος 50 μέτρων για μονή τροφοδοσία

L70B50 > 50.000 ώρες

UL 94 V-0

Εύκολη εγκατάσταση και επανασύνδεση εξαρτημάτων

Ελάχ. ακτίνα κάμψης 20cm

Εφαρμογή

Έργο φωτισμού πολυώροφων κτιρίων & μεγάλης γέφυρας

Γραμμικός φωτισμός μεγάλων αποστάσεων ή φωτισμός όρμου

Πλοία, βάρκες και φορτηγά σκιαγραφούν τον φωτισμό

Φωτισμός μπάνιου, σπα

Διαστάσεις και βάρος

Σημειώσεις:

1.Μονάδα: mm

2.Βάρος: 450g/m

Περιβαλλοντικοί όροι και όροι εφαρμογής

Εύρος θερμοκρασίας περιβάλλοντος (Ta στον ελεύθερο αέρα)	-40℃ ~ +55℃
Εύρος θερμοκρασίας λειτουργίας (θήκη) (Tc)	-40℃ ~ +65℃
Εύρος θερμοκρασίας αποθήκευσης	-40℃ ~ +85℃
Διαβάθμιση IP	IP67
Προστασία ESD	Επαφή 4KV, Αέρας 8KV

Ηλεκτρικές παράμετροι

Είδος	NH2020S-EL-12W	NH2020S-EL-9W	NH2020S-EL-6W	NH2020S-EL-4W
Εύρος τάσης τροφοδοσίας (Vdc)	48,0±1,0	48,0±1,0	48,0±1,0	48,0±1,0
Τυπ. Ισχύς ανά μέτρο (W)	12	9	6	4
Εύρος ισχύος ανά μέτρο (W)	10,8~13,2	8,1~9,9	5,4~6,6	3,6~4,4
Μέγ. μήκος για τροφοδοσία με ένα άκρο (m)	34	40	50	50
Ποσότητα LED ανά μέτρο (τεμ.)	130	130	130	130
Μήκος μονάδας κοπής (mm)	100	100	100	100

*Τα δεδομένα που δίνονται είναι τυπική δοκιμή τιμών στους 25℃, ανοχή μέτρησης +/-10%.

Οπτικές παράμετροι

Μέρος Αρ.	Χρωματομετρικές Παράμετροι				Τυπ. Ροή (lm/m)	Τυπ. Αποτελεσματικότητα (lm/W)
Μέρος Αρ.	Χρώμα	Αξία	Εύρος τιμών	CRI	Τυπ. Ροή (lm/m)	Τυπ. Αποτελεσματικότητα (lm/W)
NH2020S-EL-12W	Λευκό	6500 χιλ	6000~7000 χιλ	>80	719	60
	Λευκό	5000 χιλ	4800~5300 χιλ	>80	719	60
	Λευκό	4000 χιλ	3800~4150 χιλ	>80	719	60
	Λευκό	3000 χιλ	2950~3150 χιλ	>80	685	57
	Λευκό	2700 χιλ	2650~2850 χιλ	>80	651	54
	Λευκό	6500 χιλ	6000~7000 χιλ	>90	625	52
	Λευκό	5000 χιλ	4800~5300 χιλ	>90	625	52
	Λευκό	4000 χιλ	3800~4150 χιλ	>90	625	52
	Λευκό	3000 χιλ	2950~3150 χιλ	>90	596	50
	Λευκό	2700 χιλ	2650~2850 χιλ	>90	566	47
NH2020S-EL-9W	Λευκό	6500 χιλ	6000~7000 χιλ	>80	551	61
	Λευκό	5000 χιλ	4800~5300 χιλ	>80	551	61
	Λευκό	4000 χιλ	3800~4150 χιλ	>80	551	61
	Λευκό	3000 χιλ	2950~3150 χιλ	>80	525	58
	Λευκό	2700 χιλ	2650~2850 χιλ	>80	499	55
	Λευκό	6500 χιλ	6000~7000 χιλ	>90	479	53
	Λευκό	5000 χιλ	4800~5300 χιλ	>90	479	53
	Λευκό	4000 χιλ	3800~4150 χιλ	>90	479	53
	Λευκό	3000 χιλ	2950~3150 χιλ	>90	457	51
	Λευκό	2700 χιλ	2650~2850 χιλ	>90	434	48
NH2020S-EL-6W	Λευκό	6500 χιλ	6000~7000 χιλ	>80	368	61
	Λευκό	5000 χιλ	4800~5300 χιλ	>80	368	61
	Λευκό	4000 χιλ	3800~4150 χιλ	>80	368	61
	Λευκό	3000 χιλ	2950~3150 χιλ	>80	350	58
	Λευκό	2700 χιλ	2650~2850 χιλ	>80	333	55
	Λευκό	6500 χιλ	6000~7000 χιλ	>90	320	53
	Λευκό	5000 χιλ	4800~5300 χιλ	>90	320	53
	Λευκό	4000 χιλ	3800~4150 χιλ	>90	320	53
NH2020S-EL-4W	Λευκό	3000 χιλ	2950~3150 χιλ	>90	304	51
	Λευκό	2700 χιλ	2650~2850 χιλ	>90	289	48
	Λευκό	6500 χιλ	6000~7000 χιλ	>80	252	63
	Λευκό	5000 χιλ	4800~5300 χιλ	>80	252	63
	Λευκό	4000 χιλ	3800~4150 χιλ	>80	252	63
	Λευκό	3000 χιλ	2950~3150 χιλ	>80	240	60
	Λευκό	2700 χιλ	2650~2850 χιλ	>80	228	57
	Λευκό	6500 χιλ	6000~7000 χιλ	>90	219	55
	Λευκό	5000 χιλ	4800~5300 χιλ	>90	219	55
	Λευκό	4000 χιλ	3800~4150 χιλ	>90	219	55

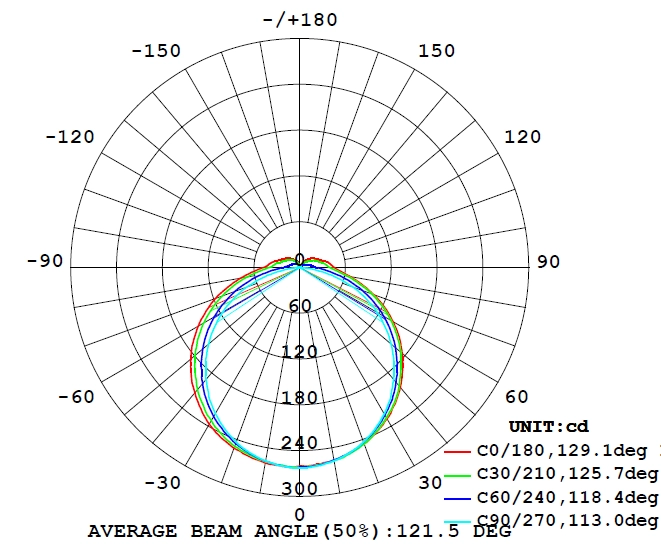

Προαιρετικές γωνίες δέσμης:

Συνδέσεις

Τροφοδοσία ισχύος IP67 και καπάκι τερματισμού με έγχυση

Τερματισμός ροής

Κάτω τροφοδοσία

Πλευρική τροφοδοσία

Εξαρτήματα εγκατάστασης

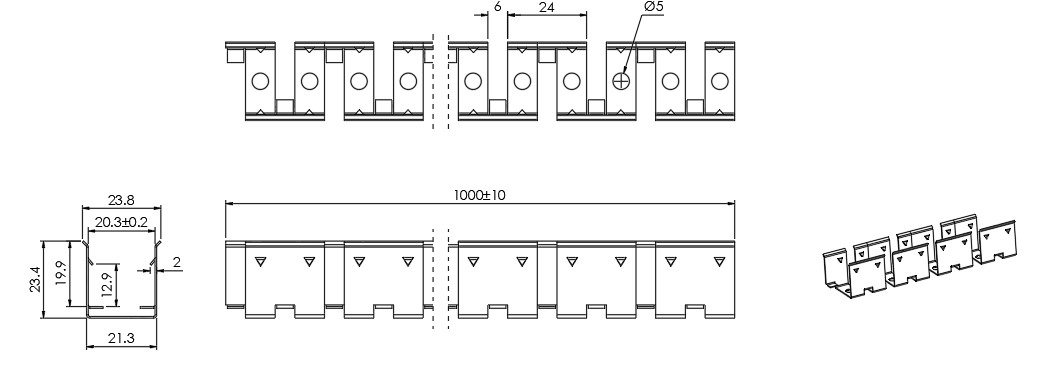

Τύπος 1, Κλιπ AL για εξωτερική εφαρμογή (AL 50mm/τεμ με 2 κλιπ)

Τύπος 2, 1μέτρο προφίλ AL EC για εξωτερική εφαρμογή

Τύπος 3, Αλυσίδα από ανοξείδωτο χάλυβα
