Πώς να αποφύγετε την πτώση τάσης σε έργα συστήματος φωτισμού εξαιρετικά μεγάλου μήκους LED

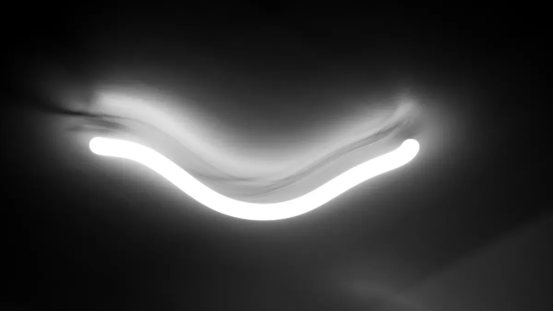

Μια εύκαμπτη λωρίδα LED λάμπει έντονα κοντά στο τροφοδοτικό της. Το μακρινό άκρο ξεθωριάζει, αλλάζει χρώμα ή τρεμοπαίζει. Αυτό το σύμπτωμα σηματοδοτεί πτώση τάσης, η οποία επιδεινώνεται καθώς οι διαδρομές μεγαλώνουν. Η επιδιόρθωση συνδυάζει πέντε μεθόδους: ισχύ 24 V, παχύτερο χάλκινο σύρμα, παράλληλη καλωδίωση, έγχυση ισχύος και μικρότερα τροφοδοτούμενα τμήματα. Δύο αριθμοί καθοδηγούν κάθε απόφαση. Ο τύπος είναι V = I x R. Εδώ το V αντιπροσωπεύει την απώλεια τάσης, το I σημαίνει ρεύμα σε αμπέρ και το R είναι η αντίσταση του καλωδίου μετ' επιστροφής σε ohms. Το περιθώριο ασφαλείας τροφοδοσίας 20% είναι το δεύτερο. Το Ultra-long LED Flex της NOVANEON χειρίζεται εκτεταμένες διαδρομές. Η σωστή καλωδίωση παραμένει απαραίτητη. Αυτός ο οδηγός παρέχει μια πρακτική, βήμα-βήμα προσέγγιση σε οποιοδήποτε έργο συστήματος ευέλικτου φωτισμού led με μεγάλη διάρκεια.

Βασικά Takeaways

· Υπολογίστε την πτώση τάσης πριν αγοράσετε εξαρτήματα. Χρησιμοποιήστε τον τύπο V = I x R. Αυτό αποτρέπει την καλωδίωση μικρού μεγέθους. Αποτρέπει τις σκοτεινές λωρίδες.

· Επιλέξτε 24V έναντι 12V για μεγάλες διαδρομές . Αυτό μειώνει στο μισό την κατανάλωση ρεύματος για την ίδια ισχύ. Το χαμηλότερο ρεύμα μειώνει την πτώση τάσης.

· Χρησιμοποιήστε παράλληλη καλωδίωση για τμήματα λωρίδων. Κάθε τμήμα συνδέεται απευθείας με το τροφοδοτικό. Αυτό αποτρέπει την απώλεια τάσης της αλυσίδας.

· Διαχωρίστε τις μεγάλες διαδρομές σε μικρότερες ζώνες ισχύος. Κάθε ζώνη λαμβάνει τη δική της γραμμή τροφοδοσίας. Το χαμηλότερο ρεύμα ανά ζώνη μειώνει την πτώση τάσης.

· Χρησιμοποιήστε ηλεκτρικό ψεκασμό σε πολλά σημεία κατά μήκος της ταινίας. Αυτή η μέθοδος παρέχει σταθερή ισχύ. Διατηρεί τη φωτεινότητα ομοιόμορφη από άκρη σε άκρη.

· Χρησιμοποιήστε χοντρό σύρμα χαλκού για τις γραμμές τροφοδοσίας. Τοποθετήστε τα τροφοδοτικά κοντά στην ταινία. Αυτές οι επιλογές μειώνουν την πτώση τάσης.

· Μέγεθος του τροφοδοτικού με περιθώριο ασφαλείας 20%. Φορτώστε τη μονάδα σε χωρητικότητα 80%. Αυτό προστατεύει τον οδηγό από υπερθέρμανση.

· Ελέγξτε την τάση στο μακρινό άκρο με ένα πολύμετρο μετά την εγκατάσταση. Αυτή η ένδειξη επιβεβαιώνει τη σωστή τάση. Αντιλαμβάνεται νωρίς τα λάθη καλωδίωσης.

Γρήγορη απάντηση: Αποφύγετε την πτώση τάσης με 24V και παράλληλη ισχύ

Χρησιμοποιήστε 24V αντί για 12V

Ένα σύστημα 24 V αντλεί το μισό ρεύμα από ένα σύστημα 12 V που παρέχει την ίδια ισχύ. Αυτή η σχέση ακολουθεί το νόμο του Ohm. Χαμηλότερο ρεύμα σημαίνει μικρότερες απώλειες αντίστασης κατά μήκος των χάλκινων ιχνών. Ο παρακάτω πίνακας συνοψίζει τη διαφορά.

Επομένως, μια λωρίδα 24 V διατηρεί σταθερή φωτεινότητα σε μια πολύ μεγαλύτερη συνεχή λειτουργία πριν γίνει αισθητή η πτώση τάσης. Για διαδρομές που υπερβαίνουν περίπου τα 16 πόδια, συνιστάται η τάση 24V επειδή προσφέρει μεγαλύτερη ευελιξία και σταθερή φωτεινότητα. Η σειρά Ultra-long LED Flex της NOVANEON είναι μια ειδικά σχεδιασμένη επιλογή για μεγάλα μήκη. Μειώνει τα σημεία σύνδεσης και τις απαιτήσεις ψεκασμού ισχύος.

Τροφοδοτήστε το Strip σε πολλά σημεία

Έγχυση ισχύος σημαίνει τροφοδοσία ισχύος σε πολλά σημεία κατά μήκος της ταινίας αντί μόνο στο ένα άκρο. Αυτή η μέθοδος εξουδετερώνει την πτώση τάσης σε μεγάλες διαδρομές. Μια ταινία 24 V χρειάζεται λιγότερα σημεία έγχυσης από μια ταινία 12 V ισοδύναμου μήκους και εξόδου. Το χαμηλότερο ρεύμα σε ένα σύστημα 24 V παράγει σημαντικά μικρότερη απώλεια τάσης που προκαλείται από την αντίσταση στην ίδια απόσταση.

Οι εγκαταστάτες δεν πρέπει απλώς να αλυσιδώνουν τις ταινίες από άκρη σε άκρη. Η συνολική λειτουργία από ένα μόνο τροφοδοτικό δεν μπορεί να υπερβεί το συνιστώμενο μέγιστο χωρίς πτώση τάσης. Η ισχύς έγχυσης επεκτείνει το πραγματικό μήκος λειτουργίας. Διατηρεί τη φωτεινότητα ομοιόμορφη σε όλη την εγκατάσταση.

Συντόμευση εκτέλεσης με διανομή ισχύος

Η διανομή ισχύος διαιρεί τη μακροχρόνια περίοδο σε μικρότερες ζώνες ανεξάρτητης τροφοδοσίας. Κάθε ζώνη λαμβάνει ισχύ από μια κοντινή γραμμή τροφοδοσίας. Αυτή η προσέγγιση συντομεύει την απόσταση που πρέπει να διανύσει το ρεύμα μέσα από τα χάλκινα ίχνη της λωρίδας. Μικρότερες αποστάσεις σημαίνουν μικρότερη αντίσταση και μικρότερη απώλεια τάσης.

Ένα σύστημα 24V υποστηρίζει μεγαλύτερες ζώνες από ένα σύστημα 12V. Αυτό μειώνει τον συνολικό αριθμό των απαιτούμενων σημείων ένεσης. Η σειρά Ultra-long LED Flex της NOVANEON υποστηρίζει εκτεταμένες αποστάσεις με σταθερή απόδοση. Μειώνει τον αριθμό των σημείων έγχυσης που απαιτούνται για ένα εξαιρετικά μακρύ σύστημα εύκαμπτου φωτισμού led. Η σωστή χωρητικότητα τροφοδοσίας και η καλωδίωση εξακολουθούν να έχουν σημασία. Οι εγκαταστάτες θα πρέπει να υπολογίζουν την πτώση τάσης πριν αγοράσουν εξαρτήματα.

Αιτίες και επιπτώσεις πτώσης τάσης

Αντίσταση σε μακρά ίχνη χαλκού

Κάθε εύκαμπτη λωρίδα LED περιέχει λεπτά ίχνη χαλκού που μεταφέρουν ρεύμα σε όλο το μήκος της. Αυτά τα ίχνη έχουν ηλεκτρική αντίσταση. Καθώς η λωρίδα μεγαλώνει, η συνολική αντίσταση ανεβαίνει. Το ρεύμα πρέπει να ταξιδέψει μακρύτερα μέσα από περισσότερη αντίθεση. Αυτή η αντίθεση μετατρέπει την ηλεκτρική ενέργεια σε θερμότητα και το μακρινό άκρο λαμβάνει χαμηλότερη τάση.

Οι συμβατικές λωρίδες LED παλεύουν με αυτό το πρόβλημα. Απαιτούν συχνά σημεία έγχυσης ισχύος για να διατηρηθεί η ομοιόμορφη φωτεινότητα. Τα εξαιρετικά μακριά προϊόντα LED flex της NOVANEON το λύνουν διαφορετικά. Ελαχιστοποιούν τα σημεία σύνδεσης ενώ διατηρούν σταθερή φωτεινότητα σε εκτεταμένες διαδρομές.

Η αντίσταση στα ίχνη του χαλκού εξαρτάται από την ποιότητα του υλικού και την επιφάνεια της διατομής. Ο παχύτερος χαλκός προσφέρει χαμηλότερη αντίσταση ανά μέτρο. Τα ευρύτερα ίχνη μειώνουν την απώλεια τάσης σε οποιαδήποτε δεδομένη απόσταση. Ακόμα και ο καλός χαλκός, όμως, εξακολουθεί να έχει αντίσταση. Οι εγκαταστάτες πρέπει να σέβονται τα μέγιστα μήκη λειτουργίας, να χρησιμοποιούν τροφοδοτικά υψηλότερης τάσης, να τροφοδοτούν την ισχύ και από τα δύο άκρα και να επιλέγουν παχύτερο καλώδιο τροφοδοσίας.

Εξασθένιση φωτεινότητας και αλλαγή χρώματος

Το πιο ορατό σύμπτωμα της πτώσης τάσης είναι η ανομοιόμορφη φωτεινότητα. Η ταινία λάμπει έντονα κοντά στην πηγή ρεύματος. Προς το τέρμα, το φως εξασθενεί σταθερά. Καθώς η τάση μειώνεται, κάθε LED λαμβάνει λιγότερη ισχύ. Η απόδοση φωτός πέφτει αναλογικά.

Η αλλαγή χρώματος συνοδεύει το ξεθώριασμα. Οι εκπομποί λευκών LED αλλάζουν απόχρωση όταν αλλάζει η τάση προς τα εμπρός. Μια λωρίδα που φαίνεται καθαρό λευκό στην αρχή φαίνεται ζεστή ή κίτρινη στο τέλος. Αυτή η ασυνέπεια καταστρέφει τον αρχιτεκτονικό φωτισμό. Μια πρόσοψη με σταδιακές αλλαγές απόχρωσης φαίνεται αντιεπαγγελματική.

Μπορεί επίσης να εμφανιστεί τρεμόπαιγμα. Όταν η διαθέσιμη τάση πλησιάζει το ελάχιστο που απαιτείται από το πρόγραμμα οδήγησης led, η έξοδος γίνεται ασταθής. Το τρεμόπαιγμα μπορεί να είναι διακριτικό, αλλά οι κάμερες και οι αισθητήρες κίνησης το εντοπίζουν. Η αποτροπή της πτώσης τάσης είναι η μόνη αξιόπιστη λύση.

Συσσώρευση θερμότητας και στρες οδηγού

Η απώλεια ισχύος αντίστασης στα κυκλώματα LED δημιουργεί ανεπιθύμητη θερμότητα. Τα ίχνη χαλκού που μεταφέρουν βαρύ ρεύμα ζεσταίνονται γρήγορα. Η μείωση της απώλειας αντίστασης μειώνει άμεσα την παραγωγή θερμότητας. Εξαρτήματα χαμηλής αντίστασης σε διαδρομές υψηλού ρεύματος, όπως τα MOSFET με χαμηλό RDS(on), ελαχιστοποιούν την πτώση τάσης και τη λειτουργική θερμότητα. Αυτά τα στοιχεία εμφανίζονται σε καλά σχεδιασμένα προγράμματα οδήγησης, αλλά οι συνθήκες εγκατάστασης παραμένουν ζωτικής σημασίας.

Καθώς το μήκος της λωρίδας αυξάνεται, η τάση πέφτει σταθερά λόγω του ίχνους χαλκού και της αντίστασης του καλωδίου τροφοδοσίας. Αυτή η πτώση πιέζει τον οδηγό led. Ο οδηγός εργάζεται σκληρότερα για να διατηρήσει το ονομαστικό ρεύμα. Η επιπλέον προσπάθεια μειώνει τη διάρκεια ζωής του προϊόντος και αυξάνει τη θερμοκρασία λειτουργίας. Σημασία έχει η αποτελεσματικότητα του οδηγού. Οι αποδοτικές τοπολογίες μεταγωγής σπαταλούν λιγότερη ενέργεια ως θερμότητα από τους αναποτελεσματικούς γραμμικούς ρυθμιστές.

Η θερμότητα απειλεί ένα εξαιρετικά μακρύ σύστημα ευέλικτου φωτισμού led . Συσσωρεύεται στη λωρίδα και στο εσωτερικό του περιβλήματος του οδηγού. Η υπερβολική θερμότητα επιταχύνει την υποβάθμιση των εκπομπών LED. Επίσης, καταστρέφει τους αρμούς συγκόλλησης και τη μόνωση με την πάροδο του χρόνου. Ένα ζεστό σύστημα αποτυγχάνει πρόωρα.

Η πρόληψη ακολουθεί απλούς κανόνες. Τηρείτε το μέγιστο μήκος λωρίδας για την επιλεγμένη τάση. Χρησιμοποιήστε συστήματα 24V αντί 12V. Τροφοδοσία ισχύος από πολλά σημεία. Επιλέξτε χοντρό χάλκινο σύρμα τροφοδοσίας. Αυτά τα μέτρα μειώνουν την απώλεια αντίστασης, διατηρούν ελεγχόμενες τις θερμοκρασίες και προστατεύουν τόσο τα LED όσο και τον οδηγό.

Υπολογίστε την πτώση τάσης και τα μήκη ασφαλούς λειτουργίας

Ο βασικός τύπος πτώσης τάσης

V = I x R

Ο νόμος του Ohm παρέχει τη βάση για κάθε υπολογισμό πτώσης τάσης. Η σχέση δηλώνει ότι η απώλεια τάσης ισούται με το ρεύμα πολλαπλασιασμένο με την αντίσταση. Για ένα απλό κύκλωμα, ένας αναγνώστης πολλαπλασιάζει το ρεύμα σε αμπέρ με την αντίσταση του αγωγού σε ohms. Το αποτέλεσμα δίνει την τάση που χάνεται κατά μήκος αυτού του αγωγού. Αυτή η βασική σχέση επεκτείνεται σε μια πιο πρακτική μορφή για εγκαταστάσεις λωρίδων LED. Ο βιομηχανικός τύπος για συστήματα LED χαμηλής τάσης είναι VD = (2 × L × I × R) / 1000. Σε αυτήν την εξίσωση, το VD αντιπροσωπεύει την πτώση τάσης σε βολτ, το L σημαίνει το μήκος αγωγού μονής κατεύθυνσης σε πόδια, το I είναι ρεύμα σε αμπέρ και το R είναι η αντίσταση αγωγού σε ohms ανά 1000 πόδια. Ο συντελεστής 2 αντιστοιχεί και στους αγωγούς τροφοδοσίας και επιστροφής σε ένα πλήρες κύκλωμα.

Χρησιμοποιήστε το μήκος καλωδίου μετ' επιστροφής

Ένα κοινό λάθος περιλαμβάνει την εισαγωγή της απόστασης μετ' επιστροφής στον τύπο. Ο τύπος περιλαμβάνει ήδη τον παράγοντα 2 για τη διαδρομή επιστροφής. Εάν ένας αναγνώστης εισαγάγει απόσταση μετ' επιστροφής, ο υπολογισμός δείχνει διπλάσια από την πραγματική πτώση τάσης. Η σωστή προσέγγιση χρησιμοποιεί μονόδρομη απόσταση για το L. Το ρεύμα πρέπει να ταξιδέψει μέχρι το φορτίο και να επιστρέψει στην πηγή. Αυτό το ταξίδι μετ' επιστροφής διπλασιάζει την αποτελεσματική αντίσταση. Οι εγκαταστάτες που ξεχνούν αυτή τη λεπτομέρεια υπερεκτιμούν την απώλεια τάσης και μπορεί να υπερμεγέθουν τα εξαρτήματα χωρίς λόγο. Άλλοι που αγνοούν το μονοπάτι της επιστροφής υποτιμούν εντελώς τις απώλειες και αντιμετωπίζουν θαμπό στο τέρμα. Ο τύπος το χειρίζεται αυτόματα όταν το L αντιπροσωπεύει μονόδρομο μήκος.

Βρείτε την ισχύ ανά μέτρο της λωρίδας σας

Το φύλλο δεδομένων παρέχει το σημείο εκκίνησης για κάθε υπολογισμό. Οι αναγνώστες θα πρέπει να εντοπίσουν τις προδιαγραφές ισχύος ανά μέτρο για την επιλεγμένη ταινία. Αυτός ο αριθμός οδηγεί τόσο σε εκτιμήσεις ισχύος λωρίδας led όσο και σε προσδιορισμούς ασφαλούς μήκους λειτουργίας. Μια λωρίδα με ονομαστική ισχύ 4 Watt ανά πόδι καταναλώνει 4 Watt για κάθε πόδι μήκους. Πολλαπλασιάστε αυτή την τιμή με το συνολικό μήκος διαδρομής για να βρείτε το συνολικό ηλεκτρικό φορτίο. Για παράδειγμα, μια λωρίδα 50 ποδιών στα 4 W/ft παράγει ισχύ πλήρους φορτίου 200 W. Στη συνέχεια, το υπολογιζόμενο ρεύμα προκύπτει από την τάση του συστήματος. Ένα φορτίο 200W σε ένα σύστημα 24V αντλεί περίπου 8,3Α. Αυτό το υπολογιζόμενο ρεύμα τροφοδοτείται απευθείας στον τύπο πτώσης τάσης. Η ίδια τιμή ισχύος ανά μέτρο καθορίζει επίσης την κατανάλωση ενέργειας ανά μέτρο για τον προϋπολογισμό ενέργειας. Οι εγκαταστάτες που παραλείπουν αυτό το βήμα δεν μπορούν να διαστασιολογήσουν σωστά τα τροφοδοτικά ή τα καλώδια τροφοδοσίας.

Μέγιστα μήκη λειτουργίας στα 5V, 12V και 24V

Η τάση καθορίζει πόσο μακριά μπορεί να τρέξει μια λωρίδα πριν καταστεί απαραίτητη η έγχυση ρεύματος. Ο παρακάτω πίνακας συνοψίζει τα μέγιστα συνιστώμενα μήκη λειτουργίας πριν γίνει αισθητή η πτώση τάσης.

Αυτά τα στοιχεία υποθέτουν ένα τυπικό φορτίο λωρίδας. Η υψηλότερη ισχύς ανά μέτρο μειώνει αυτές τις αποστάσεις. Η χαμηλότερη ισχύς τους επεκτείνει ελαφρώς. Το σχέδιο είναι σαφές: η υψηλότερη τάση υποστηρίζει μεγαλύτερες διαδρομές. Ένα σύστημα 24 V φτάνει περίπου τη διπλάσια απόσταση από ένα σύστημα 12 V προτού απαιτήσει πρόσθετη τροφοδοσία ρεύματος. Αυτό το πλεονέκτημα εξηγεί γιατί τα 24V είναι η προτιμώμενη επιλογή για έργα εξαιρετικά μακράς ευκαμψίας led .

Τα βιομηχανικά πρότυπα παρέχουν πρόσθετη καθοδήγηση. Η NEC συνιστά μέγιστη πτώση τάσης 3% για τα κυκλώματα διακλάδωσης και 5% για το συνδυασμένο κύκλωμα τροφοδοσίας και διακλάδωσης. Για συστήματα ταινιών LED χαμηλής τάσης 12 V, μια πτώση 3% ισούται μόνο με 0,36 V. Αυτή η μικρή απώλεια μπορεί να προκαλέσει ορατή θαμπάδα. Πολλοί επαγγελματίες στοχεύουν κάτω από 2% για σταθερή φωτεινότητα. Το βιομηχανικό πρότυπο για φωτισμό χαμηλής τάσης είναι να διατηρείται κάθε εξάρτημα εντός του 10% της ονομαστικής τάσης εξόδου του μετασχηματιστή. Σε ένα σύστημα 12 V, κανένα εξάρτημα δεν πρέπει να πέσει κάτω από 10,8 V.

Ένα επεξεργασμένο παράδειγμα διευκρινίζει τη διαδικασία. Σκεφτείτε μια λωρίδα 24 V 50 ποδιών που χρησιμοποιεί 4 W/ft. Το συνολικό φορτίο είναι 200W. Το ρεύμα είναι περίπου 8,3Α. Ας υποθέσουμε ότι ο εγκαταστάτης χρησιμοποιεί σύρμα 12 AWG με αντίσταση 1,98 ohms ανά 1000 πόδια. Το μήκος μιας διαδρομής είναι 50 πόδια. Ο τύπος πτώσης τάσης δίνει VD = (2 × 50 × 8,3 × 1,98) / 1000. Αυτό ισούται περίπου με 1,64 V. Η τάση τροφοδοσίας είναι 24V. Το μακρινό άκρο λαμβάνει περίπου 22,36 V. Αυτή η τιμή παραμένει εντός του αποδεκτού εύρους. Ένα σύστημα 12 V με το ίδιο φορτίο θα τραβούσε 16,6 Α και θα έχανε τη διπλάσια τάση. Το σύστημα 24V αποδίδει σαφώς καλύτερα.

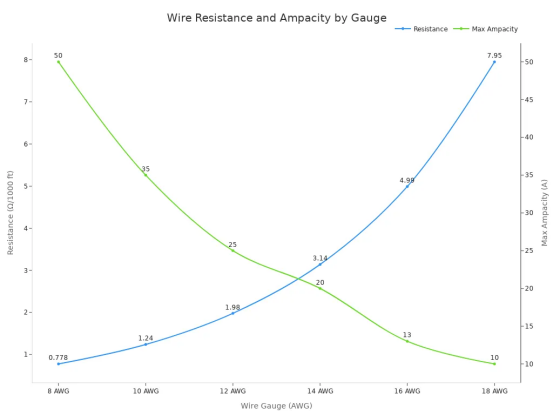

Το παρακάτω διάγραμμα δείχνει πώς η αντίσταση του σύρματος και η μέγιστη εμβέλεια ποικίλλουν ανάλογα με το μετρητή καλωδίων. Οι εγκαταστάτες χρησιμοποιούν αυτά τα δεδομένα για να επιλέξουν καλώδια τροφοδοσίας που ελαχιστοποιούν την πτώση τάσης.

Το βαρύτερο καλώδιο μετρητή προσφέρει χαμηλότερη αντίσταση και μεγαλύτερη χωρητικότητα ρεύματος. Ένα καλώδιο 12 AWG φέρει 25A με αντίσταση 1,98 ohms ανά 1000 πόδια. Ένα καλώδιο 18 AWG μεταφέρει μόνο 10Α με αντίσταση 7,95 ohms ανά 1000 πόδια. Η διαφορά είναι ουσιαστική. Οι εγκαταστάτες θα πρέπει πάντα να αντιστοιχούν το μετρητή καλωδίων με το υπολογιζόμενο φορτίο και την απόσταση μονής κατεύθυνσης. Πέντε μέθοδοι μειώνουν την πτώση τάσης: χρησιμοποιήστε μεγαλύτερη διατομή καλωδίου, μειώστε το μήκος του καλωδίου, κατανείμετε το τροφοδοτικό πιο κοντά στο φορτίο, προσθέστε κατάλληλα σημεία έγχυσης ισχύος και σχεδιάστε τη διανομή ισχύος με βάση το πραγματικό φορτίο και τις απαιτήσεις πτώσης τάσης.

Υπολογίστε την ισχύ της ταινίας LED για το μέγεθος του τροφοδοτικού

Εκτίμηση συνολικής ισχύος ταινίας LED

Το μέγεθος ενός τροφοδοτικού ξεκινά με έναν αριθμό: τη συνολική ισχύ που απαιτείται από κάθε λωρίδα στην εγκατάσταση. Ένας αναγνώστης πολλαπλασιάζει την ισχύ της ταινίας ανά μέτρο με το συνολικό μήκος της. Μια λωρίδα μήκους 4 μέτρων με ονομαστική ισχύ 10 W/m καταναλώνει 40 Watt. Αυτός ο αριθμός αντιπροσωπεύει την ισχύ πλήρους φορτίου για τη συγκεκριμένη λειτουργία.

Οι πολλαπλές διαδρομές απαιτούν διαφορετική προσέγγιση. Ο τεχνικός εγκατάστασης υπολογίζει την ισχύ κάθε ταινίας ξεχωριστά και, στη συνέχεια, αθροίζει όλες τις τιμές για να λάβει τη συνολική ισχύ της ταινίας. Τέσσερις ξεχωριστές διαδρομές 5 μέτρων μιας λωρίδας με ονομαστική ισχύ 9,6 W/m παράγουν 48 Watt η καθεμία. Το συνδυασμένο φορτίο φτάνει τα 192 watt. Αυτή η συνολική ισχύς λωρίδας οδηγεί κάθε επόμενη απόφαση σχετικά με το πρόγραμμα οδήγησης led και την καλωδίωση.

Μια συνηθισμένη ερώτηση ρωτά πόσα φώτα ταινίας led μπορώ να λειτουργήσω από μία παροχή. Η απάντηση εξαρτάται εξ ολοκλήρου από αυτό το άθροισμα. Η συνολική ισχύς της ταινίας πρέπει να παραμένει κάτω από την ασφαλή χωρητικότητα της επιλεγμένης μονάδας. Η αντιστοίχιση τάσης είναι εξίσου κρίσιμη. Όλες οι ταινίες πρέπει να μοιράζονται την ίδια τάση με τον οδηγό. Η ανάμειξη λωρίδων 12V και 24V σε μία παροχή θα καταστρέψει τα εξαρτήματα.

Ο υπολογισμός απαντά επίσης πόσες ταινίες led μπορεί να χειριστεί παράλληλα ένα τροφοδοτικό. Κάθε λωρίδα συνδέεται απευθείας στις εξόδους του προγράμματος οδήγησης. Οι τεχνικοί εγκατάστασης δεν κάνουν ποτέ ταινίες με αλυσίδα από άκρο σε άκρο. Αυτή η παράλληλη διάταξη διατηρεί την τρέχουσα έλξη ισορροπημένη σε όλες τις διαδρομές.

Εφαρμόστε περιθώριο ασφαλείας 20%.

Ένα τροφοδοτικό δεν πρέπει ποτέ να λειτουργεί στη μέγιστη ονομαστική του τιμή συνεχώς. Ο κανόνας του βιομηχανικού προτύπου 80% διατηρεί τη συνολική ισχύ της ταινίας στο 80% ή κάτω της ονομαστικής ισχύος της μονάδας. Αυτή η πρακτική παρέχει ένα buffer ασφαλείας έναντι υπερθέρμανσης, πρόωρης βλάβης και κυκλωμάτων προστασίας από ενεργοποίηση.

Ο παρακάτω πίνακας συνοψίζει τα δύο κοινά πρότυπα μείωσης.

Το περιθώριο ασφαλείας 20% προσφέρει μετρήσιμα οφέλη. Μια μονάδα που λειτουργεί με χωρητικότητα 70–80% παράγει λιγότερη θερμότητα από μια μονάδα που λειτουργεί με 95%. Η θερμότητα υποβαθμίζει τα ηλεκτρονικά εξαρτήματα με την πάροδο του χρόνου. Επομένως, ένα κατάλληλο μέγεθος προμήθειας διαρκεί περισσότερο. Η απόδοση κορυφώνεται επίσης κοντά στο 80% του φορτίου, γεγονός που ελαχιστοποιεί τη σπατάλη ενέργειας. Το Headroom βοηθά τον οδηγό να διαχειρίζεται μικρές διακυμάνσεις τάσης από την κύρια γραμμή ρεύματος. Η σταθερή τάση DC υποστηρίζει σταθερό χρώμα LED και παρατείνει τη διάρκεια ζωής του εκπομπού.

Φορτώστε την προμήθεια σας σε χωρητικότητα όχι μεγαλύτερη από 80%. Αυτό αντιπροσωπεύει τη συσσώρευση θερμότητας, τις απώλειες απόδοσης και τη μακροζωία. Οι προμήθειες υψηλών προδιαγραφών μπορεί να χειρίζονται το 90%, αλλά παραμένουν στο 80% για ασφάλεια.

Ένα πρακτικό παράδειγμα διευκρινίζει τα μαθηματικά. Ένα φορτίο ταινίας 100W χρειάζεται τουλάχιστον τροφοδοσία 125W. Ο τεχνικός εγκατάστασης πολλαπλασιάζει τη συνολική ισχύ επί 1,25 για να προσθέσει το περιθώριο ασφαλείας 20%. Ο τύπος συντόμευσης wattage προγράμματος οδήγησης = w/m × συνολικά μέτρα × 1,25 καταγράφει αυτή τη σχέση. Μια ισοδύναμη έκφραση είναι το μέγεθος προγράμματος οδήγησης = w/m × μέτρα × 1,25. Και τα δύο παράγουν την ίδια απαιτούμενη ισχύ τροφοδοσίας.

Το παράδειγμα τεσσάρων εκτελέσεων από προηγούμενα επεξηγεί την πλήρη διαδικασία. Το συνολικό φορτίο είναι 192 Watt. Η διαίρεση με το 0,8 δίνει 240 watt. Ο τεχνικός εγκατάστασης επιλέγει μια τυπική μονάδα ισχύος 240 W ή μεγαλύτερη, όπως ένα μοντέλο 250 W ή 300 W. Αυτή η απαιτούμενη ισχύς υπερβαίνει το ακατέργαστο φορτίο κατά ένα άνετο περιθώριο.

Χρησιμοποιήστε έναν υπολογιστή LED Strip Wattage για επαλήθευση

Ο χειροκίνητος υπολογισμός ισχύος λωρίδας led αφήνει περιθώρια για αριθμητικά λάθη. Μια αριθμομηχανή ισχύος led strip αυτοματοποιεί τη διαδικασία και διασταυρώνει το αποτέλεσμα. Αυτά τα εργαλεία δέχονται εισόδους για το μήκος της ταινίας, την ισχύ ανά μέτρο και την τάση τροφοδοσίας. Αποδίδουν το συνολικό φορτίο και τη συνιστώμενη ονομαστική τροφοδοσία ρεύματος.

Η ροή εργασιών επαλήθευσης ακολουθεί μια λογική σειρά. Αρχικά, υπολογίστε την ισχύ κάθε λωρίδας χρησιμοποιώντας τον τύπο strip_watts = watts_per_metre × strip_length. Δεύτερον, αθροίστε όλα τα watt της ταινίας για να λάβετε το συνολικό φορτίο. Τρίτον, προσδιορίστε την ασφαλή χωρητικότητα της παροχής χρησιμοποιώντας safe_watts = PSU_watts × margin_factor, όπου ο συντελεστής περιθωρίου είναι συνήθως 0,8. Τέταρτον, επιβεβαιώστε ότι total_strip_watts ≤ safe_watts.

Μια αριθμομηχανή βοηθά επίσης να απαντηθεί πόσα φώτα ταινίας led υποστηρίζει μια δεδομένη παροχή. Ο χρήστης εισάγει την ονομαστική ισχύ της παροχής και τις προδιαγραφές της ταινίας. Το εργαλείο επιστρέφει τα μέγιστα επιτρεπόμενα συνολικά μέτρα. Αυτός ο υπολογισμός μέγιστου μήκους χρησιμοποιεί τον τύπο: Μέτρα = (Παροχή W × 0,80) ÷ W/m. Το αποτέλεσμα λέει στον εγκαταστάτη ακριβώς πόσο μακριά μπορεί να εκτείνεται η λωρίδα πριν ξεπεράσει την ασφαλή φόρτωση.

Η τιμή ισχύος της ταινίας led εμφανίζεται σε όλους αυτούς τους υπολογισμούς. Καθορίζει τη συνολική ισχύ της ταινίας, την απαιτούμενη ισχύ και την τελική επιλογή του προγράμματος οδήγησης. Οι εγκαταστάτες που επαληθεύουν τα μαθηματικά τους με μια αριθμομηχανή πιάνουν λάθη πριν αγοράσουν εξαρτήματα. Αυτό το βήμα εξοικονομεί χρόνο και χρήμα σε ένα εξαιρετικά μεγάλο έργο συστήματος ευέλικτου φωτισμού led.

Παράλληλη καλωδίωση ενός συστήματος φωτισμού εξαιρετικά μεγάλου μήκους LED Flex

Παράλληλη καλωδίωση έναντι καλωδίωσης σειράς

Η καλωδίωση σειράς συνδέει τμήματα λωρίδων από άκρη σε άκρη. Το ρεύμα διασχίζει τα λεπτά χάλκινα ίχνη κάθε προηγούμενου τμήματος. Κάθε μάτισμα προσθέτει αντίσταση. Το μακρινό άκρο δέχεται λιγότερη τάση. Αυτή η προσέγγιση εξαλείφει τα τελευταία μέτρα ενός εξαιρετικά μακρού συστήματος ευέλικτου φωτισμού led.

Η παράλληλη καλωδίωση αλλάζει την αρχιτεκτονική. Κάθε τμήμα λωρίδας συνδέεται απευθείας με το τροφοδοτικό ή ένα μπλοκ διανομής. Το ρεύμα δεν ρέει πλέον μέσω γειτονικών τμημάτων. Η τάση παραμένει σταθερή σε όλη τη διάρκεια της λειτουργίας. Ο παρακάτω πίνακας συγκρίνει δύο αποτελεσματικές παράλληλες τοπολογίες.

Οι πτώσεις τάσης στα μεγάλα ίχνη μπορούν να μειώσουν τη φωτεινότητα στο μακρινό άκρο σε μεγάλες συστοιχίες LED. Ελαχιστοποιήστε αυτό το εφέ με μια τοπολογία αστεριού ή πλέγματος αντί για μαργαρίτα. Εναλλακτικά, αυξήστε το πλάτος του ίχνους ή το πάχος του χαλκού (π.χ. 2 oz αντί για 1 ουγκιά) για να μειώσετε την αντίσταση.

Η καλωδίωση αστεριού, που ονομάζεται επίσης έγχυση οικιακής χρήσης, δίνει σε κάθε κομμάτι ταινίας το δικό του αποκλειστικό ζεύγος καλωδίων σε ένα μόνο τροφοδοτικό ή μπλοκ διανομής υψηλής ισχύος. Κανένα τμήμα λωρίδας δεν τροφοδοτεί το επόμενο μέσα από τα χάλκινα ίχνη του. Τα παχιά καλώδια χαμηλής αντίστασης παρέχουν ισχύ απευθείας στα χάλκινα μαξιλάρια της ταινίας σε διάφορες θέσεις. Η φωτεινότητα δεν εξαρτάται πλέον από την απόσταση. Μια λωρίδα 20 μέτρων μπορεί να λάμπει τόσο ομοιόμορφα όσο ένα κομμάτι 1 μέτρου.

Ρυθμίστε τα σημεία έγχυσης ισχύος κατά διαστήματα

Η έγχυση ισχύος τροφοδοτεί την τάση σε πολλά σημεία κατά μήκος της ταινίας. Το διάστημα εξαρτάται από την τάση του συστήματος και την ισχύ της ταινίας ανά μέτρο. Τα τυπικά διαστήματα τρέχουν περίπου 3–5 μέτρα για ταινίες 12V και 5–10 μέτρα για ταινίες 24V. Η υψηλότερη ισχύς ανά μέτρο μειώνει την ασφαλή απόσταση μεταξύ των σημείων έγχυσης.

Η σειρά Ultra-long LED Flex της NOVANEON υποστηρίζει εκτεταμένες αποστάσεις με σταθερή απόδοση. Αυτό μειώνει τον αριθμό των απαιτούμενων σημείων ένεσης.

Χρησιμοποιήστε ξεχωριστές γραμμές τροφοδοσίας για κάθε ζώνη

Κάθε ζώνη λαμβάνει τη δική της γραμμή τροφοδοσίας, ένα παχύ, χαμηλής αντίστασης καλώδιο που τρέχει από την τροφοδοσία μέχρι τα ηλεκτρόδια της ταινίας. Οι ξεχωριστοί τροφοδότες προσφέρουν αυτά τα πλεονεκτήματα:

· Μικρότερες διαδρομές καλωδίων χαμηλής τάσης

· Λιγότερη πτώση τάσης

· Ευκολότερη εύρεση σφαλμάτων

· Μειώστε το ρεύμα μέσω κάθε διαχωριστή

· Πιο ευέλικτο έλεγχο

· Ευκολότερη αντικατάσταση μεμονωμένων εξαρτημάτων

· Αποτρέπει την εξάρτηση ολόκληρου του τοίχου από ένα τροφοδοτικό. ένα σφάλμα μίας ζώνης αφήνει τα υπόλοιπα σε λειτουργία

· Κάθε ζώνη παραμένει ηλεκτρικά χωριστή εκτός εάν ο εξοπλισμός έχει σχεδιαστεί για κοινή χρήση ρεύματος

Η διαίρεση του φωτισμού σε ξεχωριστές ζώνες ισχύος σε μεγαλύτερες εγκαταστάσεις βελτιώνει την αξιοπιστία, μειώνει την πτώση τάσης και διευκολύνει τη μελλοντική συντήρηση.

Οι γραμμές τροφοδοσίας απλοποιούν τον υπολογισμό της πτώσης τάσης. Κάθε ζώνη χειρίζεται το δικό της φορτίο και όχι το συνολικό εγκατεστημένο μήκος. Αυτό διατηρεί το ρεύμα χαμηλότερο σε κάθε καλώδιο.

Επιλέξτε τη σωστή θέση μέτρησης καλωδίων και τροφοδοσίας

Αντιστοιχίστε το μετρητή καλωδίων με το ρεύμα και την απόσταση

Η επιλογή του καλωδίου τροφοδοσίας εξαρτάται από δύο μεταβλητές: το υπολογιζόμενο ρεύμα και την απόσταση του καλωδίου. Οι εγκαταστάτες δεν πρέπει να διαστασιολογούν τα καλώδια τροφοδοσίας μόνο από το μήκος της ταινίας. Η δημοσιευμένη μέγιστη συνεχής διαδρομή λωρίδας 32,8 ποδιών (10 m) είναι ένα όριο μήκους λωρίδας. Δεν αντιπροσωπεύει περιθώριο απόστασης καλωδίου τροφοδοσίας ή εγγύηση μηδενικής πτώσης τάσης. Ένα μακρύτερο καλώδιο τροφοδοσίας προσθέτει αντίσταση ανεξάρτητα από το πόσο κοντή μπορεί να είναι η ίδια η λωρίδα.

Η πλήρης διαδρομή από το πρόγραμμα οδήγησης ή τον ελεγκτή led στη σύνδεση της ταινίας έχει σημασία. Για διαδρομές τροφοδοσίας έως 20 m, οι εγκαταστάτες εφαρμόζουν τα ίδια κριτήρια σε ολόκληρη τη διαδρομή. Ταιριάζουν με το μετρητή καλωδίων με την τρέχουσα ονομαστική τιμή και με την προσαρμογή του συνδετήρα, τον αριθμό αγωγών, την πολικότητα και τις απαιτήσεις στεγανοποίησης του συστήματος. Ένα καλώδιο που μεταφέρει το ρεύμα με ασφάλεια μπορεί να μην ταιριάζει στον σύνδεσμο ή μπορεί να μην σφραγίζει σωστά σε εξωτερικές συνθήκες.

Heavier gauge wire lowers resistance and raises current capacity. A 10 AWG feeder carries 35A with a resistance of 1.24 ohms per 1000 feet. An 18 AWG feeder carries only 10A with a resistance of 7.95 ohms per 1000 feet. The difference is substantial over long distances.

Place Power Supplies to Minimize Long Feeders

Power supply placement determines how far current must travel before reaching the strip. A centrally located unit forces long feeder runs in multiple directions. A distributed layout places the unit closer to each load. Shorter feeders mean lower resistance and less voltage drop.

Installers should divide longer installations into separate parallel runs fed from the appropriate power or control point. They should not extend a single run beyond its documented limit by simply adding a larger led driver. A larger driver does not reduce the resistance of the copper traces inside the strip. It only supplies more current to a circuit that already loses voltage along its length.

NOVANEON offers customization of operating voltage, control protocols, and IP ratings such as IP65, IP66, and IP68. These options affect power supply placement for outdoor projects. A unit rated for outdoor use may sit closer to the strip, which shortens feeder runs and reduces voltage loss.

Plan Power Zones for Balanced Loads

Power zones divide a large installation into smaller, independently fed circuits. Each zone receives its own feeder line from a distribution point. This arrangement keeps current lower on every cable. It also simplifies voltage-drop calculation because each zone handles its own load rather than the total installed length.

Balanced zones prevent one circuit from carrying more current than its feeder wire can handle safely. The installer calculates the led strip wattage for each zone, sums the values, and confirms that the total stays within the capacity of the chosen led driver. A 20% safety margin on the driver rating provides headroom for heat buildup and minor voltage fluctuations. Zones also make fault finding easier. A single zone fault leaves the rest of the installation operating.

Troubleshooting Dimming, Flicker, and Overheating

Check Voltage at the Far End

A multimeter provides the fastest diagnostic tool for voltage problems. Before sealing or concealing wiring, technicians measure voltage at the far end of the strip. This reading reveals whether the system delivers adequate power across the entire run. A reading within the strip's operating range confirms proper voltage delivery. A low reading indicates excessive voltage-drop along the circuit.

Η προληπτική συντήρηση βασίζεται στην ίδια μέτρηση. Οι τεχνικοί ελέγχουν τη συνοχή της τάσης κατά μήκος της ταινίας, ειδικά για μεγαλύτερες ρυθμίσεις. Συγκρίνουν τις ενδείξεις στο σημείο τροφοδοσίας ισχύος και στο πιο απομακρυσμένο LED. Μια σημαντική διαφορά μεταξύ αυτών των δύο τιμών δείχνει τη συσσώρευση αντίστασης στα χάλκινα ίχνη ή στα καλώδια τροφοδοσίας. Η έγκαιρη αντιμετώπιση αυτού του ζητήματος αποτρέπει τη μόνιμη απώλεια φωτεινότητας και τη μετατόπιση χρώματος.

Επιθεωρήστε τις συνδέσεις, τους συνδέσμους και την πολικότητα

Οι χαλαρές συνδέσεις διακόπτουν τη ροή του ηλεκτρικού ρεύματος και αναγκάζουν τα τμήματα να τρεμοπαίζουν ή να εξασθενούν κατά διαστήματα. Οι φτηνοί συνδετήρες κουμπώματος είναι μια κοινή πηγή ασταθούς ηλεκτρικής επαφής. Οι τεχνικοί θα πρέπει να επιθεωρούν κάθε σύνδεση και σύνδεσμο για στεγανότητα και διάβρωση. Τα κατεστραμμένα καλώδια ή οι κακές συγκολλήσεις απαιτούν άμεση αντικατάσταση.

Τα σφάλματα πολικότητας προκαλούν επίσης δυσλειτουργία. Οι αντίστροφες θετικές και αρνητικές απαγωγές εμποδίζουν τη λωρίδα να ανάψει καθόλου ή προκαλούν ακανόνιστη συμπεριφορά. Οι εγκαταστάτες επαληθεύουν την πολικότητα σε κάθε σημείο σύνδεσης πριν από την παροχή ρεύματος. Ελέγχουν επίσης ότι οι σύνδεσμοι ταιριάζουν με τις τιμές τάσης και ρεύματος της ταινίας. Ένας σύνδεσμος που έχει ονομαστική τιμή για χαμηλότερο ρεύμα μπορεί να υπερθερμανθεί και να αποτύχει υπό φορτίο.

Αναβαθμίστε τα τροφοδοτικά και προσθέστε σημεία έγχυσης

Ένα μικρό τροφοδοτικό δεν μπορεί να παρέχει σταθερή τάση και ρεύμα. Όταν μια μονάδα λειτουργεί κοντά ή πέρα ​​από τη μέγιστη χωρητικότητά της, προκύπτει τρεμόπαιγμα, μείωση της φωτεινότητας ή ανομοιόμορφη φωτεινότητα. Τα τροφοδοτικά πρέπει να λειτουργούν μόνο στο 70%-80% της ονομαστικής χωρητικότητας. Μια λωρίδα LED 24V με ισχύ 60W δεν πρέπει να συνδυάζεται με πρόγραμμα οδήγησης 60W. Η λειτουργία ενός οδηγού με φορτίο 100% προκαλεί υπερθέρμανση. Συνιστάται buffer 20%, επομένως ένα ελάχιστο φορτίο 75W απαιτεί μονάδα 96W–100W.

Ο αταίριαστος εξοπλισμός μείωσης της φωτεινότητας κατατάσσεται ως η κύρια αιτία τρεμοπαίσματος, βουητού και πρόωρης αστοχίας του οδηγού. Δεν λειτουργούν όλα τα προγράμματα οδήγησης LED με δυνατότητα dimmable με όλους τους διακόπτες dimmer. Η σύνδεση ενός μη ρυθμιζόμενου προγράμματος οδήγησης σε έναν διακόπτη dimmer συνήθως οδηγεί σε τρεμόπαιγμα, βουητό, υπερθέρμανση ή αθόρυβη αστοχία του προγράμματος οδήγησης. Οι εγκαταστάτες θα πρέπει να επαληθεύουν τη συμβατότητα πριν από την εγκατάσταση.

Η προσθήκη σημείων έγχυσης ισχύος επιλύει την πτώση τάσης σε μεγάλες διαδρομές. Η χρήση συστημάτων 24V, συνδέσεων τροφοδοσίας διπλού άκρου ή παράλληλης καλωδίωσης βελτιώνει την ομοιομορφία και τη σταθερότητα του φωτισμού σε μεγάλες αποστάσεις. Κάθε μεμονωμένο τρέξιμο θα πρέπει να παραμένει εντός του συνιστώμενου μήκους για να αποφευχθεί η θαμπάδα στα άκρα.
Οι επιτυχημένες εξαιρετικά μεγάλες διαδρομές εξαρτώνται από πέντε επιλογές: ισχύς 24 V, παράλληλη καλωδίωση, έγχυση ισχύος, βαρείς τροφοδότες χαλκού και περιθώριο ασφαλείας 20% στην τροφοδοσία. Οι εγκαταστάτες θα πρέπει να υπολογίζουν την πτώση τάσης πριν αγοράσουν εξαρτήματα. Χρειάζονται την ισχύ της ταινίας ανά μέτρο και το ασφαλές μήκος λειτουργίας για την επιλεγμένη τάση. Η σειρά Ultra-long LED Flex της NOVANEON μειώνει τα σημεία σύνδεσης, ωστόσο η σωστή τροφοδοσία και η καλωδίωση παραμένουν απαραίτητα.

Μια απλή λίστα ελέγχου προεγκατάστασης διατηρεί το έργο σε εξέλιξη:

1. Μετρήστε την ισχύ της ταινίας ανά μέτρο.

2. Υπολογίστε το συνολικό φορτίο.

3. Χωρίστε σε ζώνες ισχύος.

4. Σημειώστε τα σημεία ένεσης.

5. Επιλέξτε μετρητή καλωδίων.

6. Εγκαταστήστε.

7. Επαληθεύστε την τάση στο μακρινό άκρο.

Αυτά τα βήματα προστατεύουν τη φωτεινότητα, την ακρίβεια των χρωμάτων και τη διάρκεια ζωής του προγράμματος οδήγησης. Ένα εξαιρετικά μακρύ σύστημα ευέλικτου φωτισμού led αποδίδει αξιόπιστα όταν οι εγκαταστάτες σέβονται τα ηλεκτρικά του όρια.

FAQ

Μερικές ερωτήσεις επαναλαμβάνονται σε κάθε εγκατάσταση LED με μεγάλη διάρκεια. Ακολουθούν σύντομες, άμεσες απαντήσεις.

Τι προκαλεί μια εύκαμπτη λωρίδα LED να θαμπώνει στο μακρινό άκρο;

Τα ίχνη χαλκού στο εσωτερικό της λωρίδας φέρουν ρεύμα και αντίσταση. Τα μεγαλύτερα ίχνη δημιουργούν υψηλότερη συνολική αντίσταση. Το ρεύμα που διασχίζει αυτήν την αντίσταση χάνει τάση, ακριβώς όπως προβλέπει το V = I × R. Το μακρινό άκρο λαμβάνει λιγότερη ισχύ, έτσι η φωτεινότητα εξασθενεί και το λευκό φως μετατοπίζεται προς τις θερμές κίτρινες αποχρώσεις.

Πόσο μακριά μπορεί να τρέξει μια ταινία 24 V πριν γίνει αισθητή η πτώση τάσης;

Μια τυπική λωρίδα 24 V υποστηρίζει διαδρομή 10–12 μέτρων χωρίς επιπλέον τροφοδοσία ρεύματος. Ένα σύστημα 12V φτάνει περίπου τα 5 μέτρα. Μια λωρίδα 5V διαχειρίζεται μόνο 1–2 μέτρα. Η υψηλότερη ισχύς ανά μέτρο μειώνει κάθε απόσταση. Οι εγκαταστάτες θα πρέπει να επιβεβαιώσουν την πραγματική τροφοδοσία της ταινίας πριν επιλέξουν ένα μήκος διαδρομής.

Πόσο συχνά πρέπει οι εγκαταστάτες να προσθέτουν σημεία έγχυσης ισχύος;

Τα τυπικά διαστήματα πέφτουν στα 3–5 μέτρα για τις ταινίες 12V και 5–10 μέτρα για τις ταινίες 24V. Η ισχύς της λωρίδας ανά μέτρο καθορίζει την ακριβή απόσταση. Οι ταινίες υψηλής ισχύος απαιτούν μικρότερα διαστήματα. Η σειρά Ultra-long LED Flex της NOVANEON επεκτείνει αυτές τις αποστάσεις, μειώνοντας τον αριθμό των απαιτούμενων σημείων έγχυσης.

Ποιος μετρητής καλωδίων λειτουργεί καλύτερα για μεγάλες διαδρομές τροφοδοσίας;

Οι εγκαταστάτες πρέπει να ταιριάζουν με το μετρητή ρεύματος και απόστασης. Ένας χάλκινος τροφοδότης 12 AWG μεταφέρει 25A στα 1,98 ohms ανά 1000 πόδια. Ένα καλώδιο 18 AWG μεταφέρει μόνο 10A στα 7,95 ohms ανά 1000 πόδια. Το βαρύτερο μετρητή μειώνει την αντίσταση. Χρησιμοποιήστε το καλώδιο χαμηλότερης αντίστασης που δέχεται ο σύνδεσμος.

Πώς υπολογίζουν οι εγκαταστάτες το σωστό μέγεθος τροφοδοσίας;

Η συνολική ισχύς λωρίδας ισούται με βατ ανά μέτρο πολλαπλασιαζόμενη επί το συνολικό μήκος. Διαιρέστε αυτόν τον αριθμό με 0,8. Ένα φορτίο ταινίας 100W, για παράδειγμα, χρειάζεται τροφοδοσία 125W. Αυτό το περιθώριο ασφαλείας 20% προστατεύει τον οδηγό από συσσώρευση θερμότητας και πρόωρη αστοχία.

Το Ultra-long LED Flex της NOVANEON εξαλείφει την ανάγκη ανάλυσης πτώσης τάσης;

Η σειρά ελαχιστοποιεί τα σημεία σύνδεσης και διατηρεί σταθερή απόδοση σε εκτεταμένες διαδρομές. Ο τεχνικός εγκατάστασης εξακολουθεί να μετράει σωστά το τροφοδοτικό και το καλώδιο τροφοδοσίας. Κάθε έργο χρειάζεται την ισχύ της ταινίας ανά μέτρο και έναν υπολογισμό πτώσης τάσης πριν ξεκινήσει η εγκατάσταση.
