Σταματήστε την πτώση τάσης στο εξαιρετικά μακρύ LED Flex Light που λειτουργεί με αυτές τις λύσεις

Ένας ιδιοκτήτης σπιτιού ολοκληρώνει μια εγκατάσταση λωρίδων LED 30 ποδιών, μόνο για να παρακολουθήσει τα τελευταία δέκα πόδια να λάμπουν αμυδρά. Τα λευκά LED αλλάζουν σε θαμπό κίτρινο. Εμφανίζεται απογοήτευση και πολλοί υποθέτουν ότι το προϊόν είναι ελαττωματικό. Αυτό το σενάριο δεν είναι αποτυχία των ίδιων των λωρίδων φωτός LED. Είναι ένα προβλέψιμο ηλεκτρικό φαινόμενο που ονομάζεται πτώση τάσης - και το κλειδί για την επίλυσή του είναι να αποφευχθεί η πτώση τάσης από την αρχή.

Τα κοινά συμπτώματα πτώσης τάσης στον φωτισμό λωρίδων LED περιλαμβάνουν:

· Dimmer LED κοντά στο άκρο της λωρίδας

·  Μετατόπιση χρώματος, ιδιαίτερα στις λωρίδες RGB (το κόκκινο μπορεί να κυριαρχεί καθώς το μπλε και το πράσινο ξεθωριάζουν) ·  Ανομοιόμορφη φωτεινότητα, ιδιαίτερα αισθητή στις λευκές λωρίδες LED

·  Τρεμοπαίξιμο υπό φορτίο

Αυτό το άρθρο εξηγεί την επιστήμη πίσω από την πτώση τάσης και προσφέρει δοκιμασμένες λύσεις, από την αναβάθμιση σε συστήματα 24V έως τη στρατηγική έγχυση ισχύος. Αυτές οι μέθοδοι εξασφαλίζουν ομοιόμορφη φωτεινότητα σε οποιοδήποτε μήκος και σας βοηθούν να αποφύγετε την πτώση τάσης πριν γίνει ποτέ πρόβλημα. Στο τέλος, οι αναγνώστες θα έχουν ένα σαφές σχέδιο δράσης για να διορθώσουν και να αποτρέψουν μόνιμα αυτό το πρόβλημα, διασφαλίζοντας ότι ο φωτισμός της ταινίας LED λειτουργεί άψογα.

Πώς να αποφύγετε την πτώση τάσης: Επεξηγούνται οι βασικές αιτίες

Η πτώση τάσης περιγράφει τη σταδιακή μείωση της τάσης κατά μήκος των φώτων ταινιών led. Αυτό το φαινόμενο συμβαίνει λόγω της εγγενούς αντίστασης των χάλκινων ιχνών και των καλωδίων τροφοδοσίας. Σκεφτείτε την πίεση του νερού σε έναν μακρύ σωλήνα κήπου. Το νερό ρέει εύκολα στη βρύση, αλλά η πίεση πέφτει σημαντικά μέχρι να φτάσει στο τέρμα. Οι αιτίες της πτώσης τάσης είναι ξεκάθαρες: η αντίσταση αυξάνεται με την απόσταση και κάθε ίχνος καλωδίου και χαλκού προσθέτει αντίσταση στο κύκλωμα.

Ο ρόλος της αντίστασης σε μακροπρόθεσμα

Η αντίσταση των χάλκινων ιχνών σε μια λωρίδα LED είναι ευθέως ανάλογη με το μήκος της. Καθώς το μήκος αυξάνεται, η αντίσταση αυξάνεται και η πτώση τάσης γίνεται πιο σημαντική. Αυτό εξηγεί γιατί οι μακριές λωρίδες led συχνά εμφανίζουν πιο σκοτεινές λυχνίες LED στο μακρινό άκρο. Η τάση που είναι διαθέσιμη στα LED μειώνεται καθώς το ρεύμα διασχίζει τη λωρίδα.

Ο παρακάτω πίνακας δείχνει πώς ο μετρητής σύρματος και το πάχος χαλκού PCB επηρεάζουν την απώλεια τάσης.

Γιατί οι ταινίες 12V αποτυγχάνουν πέρα ​​από τα 5 μέτρα

Γιατί οι ταινίες 12V αποτυγχάνουν πέρα ​​από τα 5 μέτρα ενώ οι ταινίες 24V μπορούν να λειτουργήσουν διπλάσιο; Η απάντηση βρίσκεται στο ρεύμα. Για την ίδια ισχύ εξόδου, ένα σύστημα 12V αντλεί διπλάσιο ρεύμα από ένα σύστημα 24V. Το υψηλότερο ρεύμα αυξάνει αναλογικά την πτώση τάσης.

Το πρώτο σύμπτωμα του προβλήματος είναι η θαμπάδα στο μακρινό άκρο. Στη συνέχεια, τα λευκά LED μετατοπίζονται σε μια ζεστή ή κίτρινη απόχρωση. Αυτή η χρωματική μετατόπιση συμβαίνει επειδή τα διαφορετικά χρώματα LED απαιτούν διαφορετικές τάσεις προς τα εμπρός. Όταν η τάση πέσει κάτω από το κατώφλι για τα μπλε ή πράσινα LED, χαμηλώνουν ή σβήνουν, αφήνοντας το κόκκινο να κυριαρχεί. Αυτή η κατανόηση βοηθά τους σχεδιαστές να αποφεύγουν την πτώση τάσης σε νέες εγκαταστάσεις.

Για να κατανοήσετε τους αριθμούς, σκεφτείτε αυτόν τον υπολογισμό:

Ο τύπος απώλειας τάσης είναι V_loss = I × R, όπου I είναι ρεύμα σε αμπέρ και R είναι αντίσταση σε ohms.
Για σύρμα χαλκού 18 AWG, η αντίσταση ανά μέτρο είναι περίπου 0,021 Ω. Για διαδρομή 10 μέτρων (συμπεριλαμβανομένης της διαδρομής επιστροφής), η συνολική αντίσταση είναι περίπου 0,21 Ω. Υποθέτοντας ένα ρεύμα 1,5A για μια λωρίδα LED 5 μέτρων, η απώλεια τάσης είναι 1,5A × 0,21Ω = 0,315V. Αυτή η απώλεια 0,315 V αντιπροσωπεύει περίπου το 2,6% μιας τροφοδοσίας 12 V, κάτι που είναι γενικά αποδεκτό. Ωστόσο, οι μεγαλύτερες διαδρομές ή τα λεπτότερα καλώδια μπορούν να προκαλέσουν απώλειες τάσης που υπερβαίνουν το 5%, οδηγώντας σε ορατό θαμπό στο μακρινό άκρο.

Αυτός ο υπολογισμός δείχνει γιατί η κατανόηση των αιτιών της πτώσης τάσης βοηθά τους σχεδιαστές να σχεδιάζουν μεγάλες διαδρομές λωρίδων led. Ο συνδυασμός απόστασης, μετρητή καλωδίου και τάσης συστήματος καθορίζει εάν μια εγκατάσταση σε μεγάλες αποστάσεις θα αποδώσει ομοιόμορφα.

Υπολογισμός πτώσης τάσης για τα φώτα ταινιών LED σας

Ο βασικός τύπος για τον υπολογισμό της πτώσης τάσης είναι απλός: Πτώση τάσης (V) = Ρεύμα (I) × Συνολική αντίσταση (R). Αυτή η σχέση αποκαλύπτει ότι δύο κύριες μεταβλητές ελέγχουν το αποτέλεσμα. Το ρεύμα αντιπροσωπεύει τη ροή ηλεκτρικής ενέργειας μέσω του κυκλώματος, μετρούμενη σε αμπέρ. Η αντίσταση περιλαμβάνει κάθε εμπόδιο που εμποδίζει αυτή τη ροή, συμπεριλαμβανομένων των εσωτερικών χάλκινων ιχνών της λωρίδας και των καλωδίων τροφοδοσίας που συνδέουν την πηγή ρεύματος με την ταινία.

Ο απλός τύπος και οι βασικές μεταβλητές

Διάφοροι παράγοντες επηρεάζουν τη συνιστώσα αντίστασης αυτής της εξίσωσης. Το μέγεθος του αγωγού έχει μεγάλη σημασία - μια μεγαλύτερη περιοχή διατομής μειώνει την αντίσταση. Η σύνθεση του υλικού παίζει επίσης ρόλο, με τον χαλκό να προσφέρει χαμηλότερη αντίσταση από το αλουμίνιο. Το μήκος της διαδρομής αυξάνει την αντίσταση αναλογικά και η θερμοκρασία επηρεάζει επίσης την αντίσταση, με υψηλότερες θερμοκρασίες να την αυξάνουν.

Το μετρητή καλωδίων επηρεάζει άμεσα τις τιμές αντίστασης. Ένα καλώδιο 10 AWG προσφέρει περίπου 1 ohm ανά 1000 πόδια, ενώ ένα καλώδιο 20 AWG παρουσιάζει περίπου 10 ohms ανά 1000 πόδια και ένα καλώδιο 30 AWG φτάνει περίπου τα 100 ohms ανά 1000 πόδια. Αυτή η εκθετική σχέση σημαίνει ότι η επιλογή του κατάλληλου μετρητή καλωδίων γίνεται κρίσιμη για μεγάλες εγκαταστάσεις. Μια μείωση κατά 10 αριθμούς μετρητών πολλαπλασιάζει την αγωγιμότητα κατά περίπου 10 φορές.

Ένα πρακτικό παράδειγμα με λωρίδα 24V

Σκεφτείτε ένα πραγματικό σενάριο που περιλαμβάνει μια λωρίδα led 24V 10 μέτρων που τραβάει 2 αμπέρ ανά μέτρο. Το συνολικό ρεύμα για αυτήν την εγκατάσταση φτάνει τα 20 αμπέρ. Χρησιμοποιώντας 18 καλώδια τροφοδοσίας AWG με αντίσταση περίπου 0,021 ohms ανά μέτρο, ο υπολογισμός προχωρά ως εξής. Για διαδρομή 10 μέτρων συμπεριλαμβανομένης της διαδρομής επιστροφής, η συνολική αντίσταση καλωδίου ισούται με περίπου 0,21 ohms. Πολλαπλασιάζοντας το ρεύμα των 20 amp με αυτήν την αντίσταση προκύπτει πτώση τάσης 4,2 βολτ. Αυτή η απώλεια αντιπροσωπεύει το 17,5% της τροφοδοσίας 24 V - μια σημαντική μείωση που θα προκαλούσε ορατή μείωση της φωτεινότητας στα φώτα λωρίδας led.

Αυτό το παράδειγμα δείχνει γιατί οι σχεδιαστές πρέπει να υπολογίζουν την πτώση τάσης πριν την εγκατάσταση. Η απόσταση μεταξύ του τροφοδοτικού και του άκρου της ταινίας επηρεάζει άμεσα την απόδοση. Η μεγαλύτερη απόσταση απαιτεί παχύτερα καλώδια ή υψηλότερη τάση συστήματος για να αντισταθμιστεί.

Αρκετοί διαδικτυακοί αριθμομηχανές απλοποιούν αυτή τη διαδικασία. Οι αποκλειστικοί αριθμομηχανές πτώσης τάσης λωρίδων LED δέχονται εισόδους 12V και 24V, ενώ οι αριθμομηχανές γενικού DC χειρίζονται συστήματα 48V. Επαγγελματικά εργαλεία κατασκευαστών όπως το Bock Lighting τονίζουν ότι τα συστήματα 12V παρουσιάζουν αισθητή μείωση της φωτεινότητας με πτώση μόλις 3% (0,36V). Αυτοί οι πόροι συνιστούν βαρύτερο καλώδιο μετρητή, μικρότερες διαδρομές καλωδίων και πολλαπλά σημεία έγχυσης ισχύος.

Τα ηλεκτρονικά εργαλεία επιτρέπουν στους επαγγελματίες να εισάγουν τον τύπο, το μήκος, την τάση και το φορτίο του σύρματος για να προσδιορίσουν το σωστό μετρητή καλωδίων. Αυτά τα εργαλεία απλοποιούν τη διαδικασία σχεδιασμού και μειώνουν τα σφάλματα υπολογισμού.

Η κατανόηση του τύπου βοηθά τους σχεδιαστές να κατανοήσουν γιατί λειτουργεί κάθε λύση. Η σχέση μεταξύ ρεύματος, αντίστασης και τάσης παραμένει σταθερή ανεξάρτητα από τη συγκεκριμένη εγκατάσταση.

Αποδεδειγμένες λύσεις για την πρόληψη της πτώσης τάσης στο φωτισμό ταινιών LED

Τρεις αποδεδειγμένες προσεγγίσεις αντιμετωπίζουν την πρόκληση των μεγάλων διαδρομών LED. Κάθε μέθοδος αντιμετωπίζει την υποκείμενη φυσική από διαφορετική οπτική γωνία και οι εγκαταστάτες μπορούν να τις συνδυάσουν για μέγιστη αποτελεσματικότητα. Η σωστή επιλογή εξαρτάται από την κλίμακα, τον προϋπολογισμό και τις απαιτήσεις απόδοσης του έργου.

Αναβάθμιση σε συστήματα 24V ή 48V

Η πιο απλή λύση περιλαμβάνει την αύξηση της τάσης του συστήματος. Ο διπλασιασμός της τάσης του συστήματος από 12V σε 24V μειώνει στο μισό το ρεύμα για την ίδια παροχή ισχύος. Εφόσον η πτώση τάσης υπολογίζεται ως V_drop = I × R, η μείωση του ρεύματος στο μισό μειώνει την πτώση τάσης σε απόλυτα βολτ. Ωστόσο, επειδή η ποσοστιαία πτώση υπολογίζεται έναντι της υψηλότερης γραμμής βάσης των 24 V, η ποσοστιαία πτώση τάσης μειώνεται κατά 75%, όχι κατά 50%. Αυτή η δραματική βελτίωση εξηγεί γιατί τα μεγάλα συστήματα εκτός δικτύου επιλέγουν συντριπτικά τα 48 V για ακόμη μεγαλύτερη απόδοση.

Για τα περισσότερα οικιστικά έργα, οι ταινίες 24V αντιπροσωπεύουν το γλυκό σημείο. Υποστηρίζουν έως και 10 μέτρα χωρίς πρόσθετη έγχυση ισχύος, η οποία καλύπτει τυπικές περιμέτρους δωματίου και φωτισμό όρμου. Εμπορικές ή πολύ μεγάλες διαδρομές άνω των 20 μέτρων επωφελούνται από συστήματα 48V. Αυτές οι επιλογές υψηλότερης τάσης εξαλείφουν τις ανησυχίες για πτώση τάσης σε μεγάλες περιοχές χωρίς να διακυβεύεται η φωτεινότητα. Παράγουν επίσης λιγότερη θερμότητα και σπαταλούν λιγότερη ενέργεια, οδηγώντας σε ψυχρότερη λειτουργία και μεγαλύτερη διάρκεια ζωής. Τα παραδοσιακά συστήματα χαμηλής τάσης παρουσιάζουν πτώση τάσης σε μεγάλες αποστάσεις, προκαλώντας χαμηλότερα τμήματα. Αντίθετα, τα συστήματα 48 V επιτρέπουν μεγαλύτερες συνεχείς διαδρομές λωρίδων διατηρώντας παράλληλα σταθερή φωτεινότητα, μειώνοντας την ανάγκη για πολλαπλά σημεία έγχυσης ισχύος και απλοποιώντας την εγκατάσταση. Αυτό έχει ως αποτέλεσμα λιγότερες συνδέσεις, καθαρότερες εγκαταστάσεις και πιο ομοιόμορφη απόδοση φωτισμού.

Εφαρμογή Power Injection και από τα δύο άκρα

Το Power Injection προσφέρει μια πρακτική λύση για υπάρχουσες εγκαταστάσεις που χρησιμοποιούν ήδη ταινίες 12V. Αυτή η τεχνική περιλαμβάνει τη λειτουργία παράλληλων καλωδίων από την παροχή ρεύματος σε πολλά σημεία κατά μήκος της λωρίδας. Η τροφοδοσία και από τα δύο άκρα αντιπροσωπεύει την απλούστερη μορφή αυτής της προσέγγισης. Για μια ταινία μήκους 50 ποδιών, η τοποθέτηση της πηγής τροφοδοσίας στη μέση και ο διαχωρισμός σε δύο τμήματα 25 ποδιών που τρέχουν αριστερά και δεξιά μειώνει ουσιαστικά στο μισό την απόσταση που διανύει το ρεύμα μέσα στη λωρίδα.

Η διαδικασία ακολουθεί μια σαφή σειρά. Αρχικά, υπολογίστε το συνολικό μήκος λωρίδας, τη συνολική ισχύ και την τάση συστήματος. Προσδιορίστε το συνολικό ρεύμα χρησιμοποιώντας τον τύπο: Total Amps = Συνολική ισχύς ταινίας ÷ Τάση συστήματος. Προσθέστε ένα περιθώριο ασφαλείας 20% για να επιλέξετε την ισχύ τροφοδοσίας. Δεύτερον, προσδιορίστε τα σημεία έγχυσης με βάση την τάση: κάθε 5 μέτρα για ταινίες 12 V, κάθε 7–10 μέτρα για ταινίες 24 V και κάθε 15–20 μέτρα για ταινίες 48 V. Τρίτον, επιλέξτε το κατάλληλο μετρητή σύρματος με βάση το συνολικό ρεύμα στο σύρμα έγχυσης. Τέταρτον, εκθέστε τα χάλκινα μαξιλάρια στο σημείο έγχυσης και τα καλώδια συγκόλλησης ή χρησιμοποιήστε ένα μπλοκ σύνδεσης. Πέμπτον, συνδεθείτε με σωστή πολικότητα—η αντιστροφή της πολικότητας μπορεί να καταστρέψει τα LED. Έκτον, χρησιμοποιήστε ένα μόνο τροφοδοτικό για όλα τα τμήματα με έγχυση. Τέλος, ελέγξτε την εγκατάσταση σε πλήρη φωτεινότητα για 10 λεπτά και βεβαιωθείτε ότι η τάση στο μακρινό άκρο παραμένει τουλάχιστον 95% της τάσης τροφοδοσίας.

Για ταινίες RGB ή RGBW, τα μπεκ μπεκ αντισταθμίζουν επίσης την υποβάθμιση του σήματος. Εγκαταστήστε έναν επαναλήπτη κάθε 10 μέτρα για ταινίες 12 V για να διατηρήσετε σταθερό έλεγχο σε 30+ μέτρα. Αυτά τα μπεκ τροφοδοσίας αναγεννούν τόσο τα σήματα ισχύος όσο και τα σήματα δεδομένων, διασφαλίζοντας σταθερό χρώμα και φωτεινότητα σε ολόκληρη τη λειτουργία.

Τα προγράμματα οδήγησης σταθερού ρεύματος προσφέρουν μια premium εναλλακτική. Αυτές οι συσκευές προσαρμόζουν την τάση αυτόματα για να διατηρήσουν σταθερό ρεύμα, εξαλείφοντας εντελώς τη μείωση της έντασης. Λειτουργούν καλά για διακοσμητικές λωρίδες μεγάλων αποστάσεων, ακόμη και με λεπτά σύρματα όπως 28 AWG. Αυτή η προσέγγιση ταιριάζει σε κρίσιμες εγκαταστάσεις όπου η ομοιόμορφη φωτεινότητα έχει μεγαλύτερη σημασία από το κόστος.

Αυτές οι πρακτικές λύσεις δίνουν στους εγκαταστάτες ευελιξία. Είτε γίνεται αναβάθμιση στα 24 V, εφαρμόζοντας πολλαπλά σημεία έγχυσης ισχύος ή επιλέγοντας προγράμματα οδήγησης σταθερού ρεύματος, κάθε μέθοδος αντιμετωπίζει τη βασική αιτία. Το κλειδί παραμένει ο σχεδιασμός της εγκατάστασης γύρω από τις προδιαγραφές μέγιστου μήκους λειτουργίας της ταινίας και η ανάλογη τοποθέτηση του τροφοδοτικού.

Επιλέγοντας το σωστό σύστημα: τάση, μετρητής καλωδίων και άλλα

Η επιλογή των σωστών εξαρτημάτων για μια εγκατάσταση LED απαιτεί προσοχή σε δύο κρίσιμους παράγοντες: την τάση του συστήματος και το μέγεθος του αγωγού. Και τα δύο επηρεάζουν άμεσα την πτώση τάσης και καθορίζουν εάν τα φώτα ταινίας led λειτουργούν ομοιόμορφα σε όλο το μήκος τους. Οι σωστές επιλογές μειώνουν τη σπατάλη ενέργειας, απλοποιούν την εγκατάσταση και εξαλείφουν την ανάγκη για δαπανηρές μετασκευές.

Επιλογή του σωστού μετρητή καλωδίων για μεγάλες διαδρομές

Ο μετρητής σύρματος (AWG) επηρεάζει άμεσα την αντίσταση. Ένας χαμηλότερος αριθμός μετρητή υποδεικνύει ένα παχύτερο σύρμα με λιγότερη αντίσταση. Για διαδρομές άνω των 10 μέτρων, οι εγκαταστάτες θα πρέπει να επιλέξουν τουλάχιστον 18 σύρματα AWG. Έργα που εκτείνονται σε 20 μέτρα ή περισσότερα απαιτούν 14 AWG ή παχύτερο. Η σχέση μεταξύ μετρητή και αντίστασης ακολουθεί ένα προβλέψιμο μοτίβο: ο διπλασιασμός του πάχους του σύρματος μπορεί να μειώσει την πτώση τάσης στο μισό.

Ο παρακάτω πίνακας δείχνει πώς το μετρητή και η τάση του καλωδίου επηρεάζουν το μέγιστο μήκος λειτουργίας.

Η επιλογή του κατάλληλου μετρητή καλωδίων αποτρέπει τη θαμπάδα στο μακρινό άκρο της λωρίδας. Η σωστή επιλογή εξαρτάται από τη συνολική λήψη ρεύματος και την απόσταση μεταξύ του τροφοδοτικού και της ταινίας. Οι εγκαταστάτες θα πρέπει να υπολογίσουν το αναμενόμενο ρεύμα πριν επιλέξουν καλώδιο. Αυτός ο υπολογισμός αποτρέπει τους μικρού μεγέθους αγωγούς που προκαλούν υπερβολική απώλεια τάσης.

Σύγκριση συστημάτων 12V, 24V και 48V

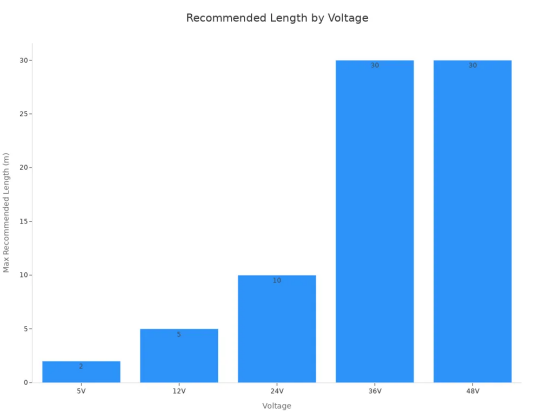

Η τάση του συστήματος καθορίζει πόσο μακριά μπορούν να λειτουργήσουν τα φώτα λωρίδας LED πριν γίνει ορατή η πτώση τάσης. Το παρακάτω διάγραμμα δείχνει το μέγιστο συνιστώμενο μήκος για κάθε επιλογή τάσης.

Για το ίδιο επίπεδο ισχύος, ένα σύστημα 12V αντλεί περίπου το διπλάσιο ρεύμα από ένα σύστημα 24V. Αυτό το υψηλότερο ρεύμα απαιτεί παχύτερα καλώδια, μεγαλύτερους συνδέσμους και περισσότερα σημεία έγχυσης ισχύος. Η επιλογή 24V αντιπροσωπεύει το γλυκό σημείο για τις περισσότερες οικιακές εργασίες. Υποστηρίζει διαδρομές έως και 10 μέτρα χωρίς πρόσθετες τροφοδοσίες. Το σύστημα 48V ταιριάζει σε έργα μεγάλης κλίμακας και εγκαταστάσεις μεγάλων αποστάσεων, αν και απαιτεί συμβατές ταινίες και προμήθειες που κοστίζουν περισσότερο.

Οι εγκαταστάτες θα πρέπει πάντα να ελέγχουν τις προδιαγραφές μέγιστου μήκους λειτουργίας της ταινίας πριν προγραμματίσουν την τοποθέτηση του τροφοδοτικού. Αυτό το απλό βήμα αποτρέπει προβλήματα πτώσης τάσης πριν ξεκινήσουν. Ο γενικός κανόνας διατηρεί την τάση όσο το δυνατόν χαμηλότερη για το έργο, ενώ χωρίζει τις μεγάλες διαδρομές σε μικρότερα τμήματα με την πηγή ισχύος τοποθετημένη στη μέση.

Αυτό το ταξίδι ξεκίνησε με τη φυσική της αντίστασης και τελείωσε με πρακτικές λύσεις. Αυτό το φαινόμενο είναι μια επιλύσιμη πρόκληση μηχανικής, όχι ένα ελάττωμα σχεδιασμού. Δύο φαγητά ξεχωρίζουν. Για νέες εγκαταστάσεις, η επιλογή λωρίδων led 24V ή 48V ενισχύει τον χώρο κεφαλής και βοηθά στη μείωση της πτώσης τάσης. Για τις υπάρχουσες λωρίδες φωτός led 12V, η έγχυση ισχύος σε στρατηγικά διαστήματα αναβιώνει την απόδοση LED. Η κατανόηση των απαιτήσεων για το επίπεδο τάσης βοηθά στην αποφυγή πτώσης τάσης. Αυτός ο σχεδιασμός κατά το στάδιο του σχεδιασμού αποτρέπει την δαπανηρή επανεπεξεργασία και τη δυσαρέσκεια των πελατών. Ένας απλός προ-υπολογισμός εξαλείφει τις κοινές επανακλήσεις και εξοικονομεί ώρες εργασίας και υλικά. Αυτές οι δύο στρατηγικές αποτελούν τον πυρήνα των αποτελεσματικών λύσεων. Αυτές οι λύσεις αποτρέπουν προβλήματα στις ταινίες LED. Με αυτές τις πρακτικές λύσεις, οι υπερμακριές διαδρομές LED λάμπουν με ομοιόμορφη λάμψη.

FAQ

Ποιο είναι το μέγιστο συνιστώμενο μήκος λειτουργίας για ταινίες LED 12V;

Ένα σύστημα 12V συνήθως υποστηρίζει διαδρομές έως και 5 μέτρα πριν γίνει ορατή η πτώση τάσης . Πέρα από αυτό το μήκος, το μακρινό άκρο μειώνεται αισθητά. Η υψηλότερη λήψη ρεύματος των λωρίδων 12V επιταχύνει αυτήν την απώλεια. Οι εγκαταστάτες θα πρέπει να σχεδιάζουν μικρότερα τμήματα ή να κάνουν αναβάθμιση στα 24 V για μεγαλύτερες αποστάσεις.

Πώς επηρεάζει το μετρητή καλωδίων την πτώση τάσης;

Το παχύτερο σύρμα μεταφέρει περισσότερο ρεύμα με λιγότερη αντίσταση. Ένας χαμηλότερος αριθμός AWG σημαίνει παχύτερο αγωγό. Για διαδρομές άνω των 10 μέτρων, το καλώδιο 18 AWG λειτουργεί επαρκώς. Τα έργα που εκτείνονται σε 20 μέτρα απαιτούν 14 AWG ή παχύτερο. Η σωστή επιλογή καλωδίου μειώνει σημαντικά την απώλεια τάσης.

Μπορεί η έγχυση ρεύματος να διορθώσει μια υπάρχουσα εγκατάσταση;

Ναί. Η έγχυση ισχύος προσθέτει παράλληλα καλώδια από το τροφοδοτικό σε πολλά σημεία κατά μήκος της ταινίας. Αυτή η τεχνική χωρίζει την ηλεκτρική διαδρομή σε μικρότερα τμήματα. Για μια λωρίδα 12 V, η έγχυση κάθε 5 μέτρα αποκαθιστά τη φωτεινότητα. Η μέθοδος λειτουργεί καλά για την εκ των υστέρων τοποθέτηση ολοκληρωμένων εγκαταστάσεων χωρίς αντικατάσταση ολόκληρου του συστήματος.

Τι σύστημα τάσης πρέπει να επιλέξει κάποιος για μακροχρόνια χρήση;

Για οικιστικά έργα έως 15 μέτρα, τα φώτα led 24V προσφέρουν την καλύτερη ισορροπία. Οι εμπορικές εγκαταστάσεις άνω των 20 μέτρων επωφελούνται από συστήματα 48V. Η υψηλότερη τάση μειώνει την έλξη ρεύματος, γεγονός που ελαχιστοποιεί την πτώση τάσης. Το τροφοδοτικό πρέπει να ταιριάζει ακριβώς με την ονομαστική τάση της ταινίας.

Πώς επηρεάζει την απόδοση η απόσταση μεταξύ τροφοδοτικού και λωρίδας;

Η απόσταση μεταξύ του τροφοδοτικού και του άκρου της ταινίας επηρεάζει άμεσα τη φωτεινότητα. Οι μεγαλύτερες διαδρομές καλωδίων προσθέτουν αντίσταση, αυξάνοντας την πτώση τάσης. Η τοποθέτηση του τροφοδοτικού κοντά στο μεσαίο σημείο της ταινίας μειώνει στο μισό την αποτελεσματική απόσταση. Αυτή η απλή στρατηγική τοποθέτησης βελτιώνει την ομοιομορφία σε ολόκληρη την εγκατάσταση led.
